智能手機讓年輕人玩得不亦樂乎，但很多的老年人卻對之束手無策。好在很多年輕人會主動教家里的老人使用智能手機，讓他們也享受到科技的便捷。那么也別忘了給老人選擇一款方便耐用的手機充電器。友恩半導體推出的這顆10W開關電源芯片U65143，正適應于小功率離線式充電器。

10W小功率離線式充電器開關電源芯片U65143，是一款高性能、低成本的原邊控制功率開關，內置高壓功率三極管，可提供高精度恒壓和恒流輸出性能，還適合于AC/DC 電源適配器。

開關電源芯片U65143引腳功能：

1 FB系統反饋管腳。輔助繞組電壓經電阻分壓后送至 FB 管腳，用于CV 模式輸出電壓控制及 CC 模式輸出電流控制。

2 CS 電流采樣輸入腳。

3 VDD 芯片供電腳。

4 E 內置功率三極管發射極。

5-6 C 內置功率三極管集電極。

7 GND 芯片參考地。

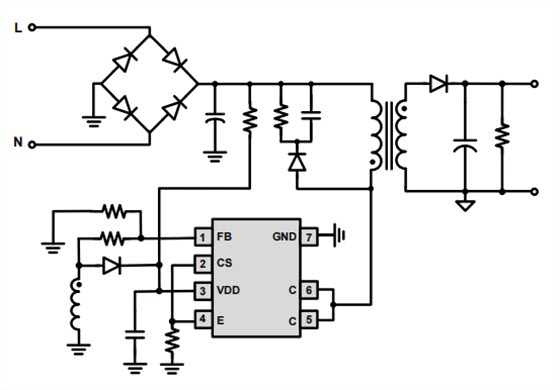

開關電源芯片U65143典型應用電路如圖：

開關電源芯片U65143主要特性：

■內置超高壓功率 BTJ

■谷底開通、原邊控制、系統效率高

■多模式原邊控制方式

■優異的動態響應

■集成動態三極管驅動電路

■工作無異音

■優化的 EMI 性能

■恒流、恒壓調整率小于 ±5%

■超低待機功耗 <50mW

■CV 模式可編程輸出線壓降補償

■內置完善的保護功能：

輸出短路保護 (FB SLP)

逐周期限流保護（OCP)

前沿消隱 (LEB)

芯片過溫保護 (OTP)

VDD 過壓、欠壓和箝位保護

輸出過壓保護功能 (FB OVP)

■SOP-7 封裝

友恩半導體推出的同系列開關電源芯片型號還有U65103、U65113、U65123、U65133、U65153等，聯動精彩，驚喜多多！
