智能手機在影像方面的表現日益成為消費者關注的重點，而手機電池的續航力，亦是這一切的基礎。深圳銀聯寶科技作為手機充電器ic市場的佼佼者，一直致力于為用戶帶來卓越的充電體驗，讓用戶隨時隨地捕捉生活中的美好瞬間。

在手機充電器的應用中，電池與充電器之間一般會通過一定長度的電纜相連，由此也將導致輸送到電池端的電壓產生一定的電壓降。24W手機充電器ic U6221內置線損補償功能，根據負載的變化調整線損補償量，從而使得線纜輸出端獲得平直的恒壓輸出曲線。線損補償?shù)淖畲笾禐檩敵鲭妷旱?/span>3%。

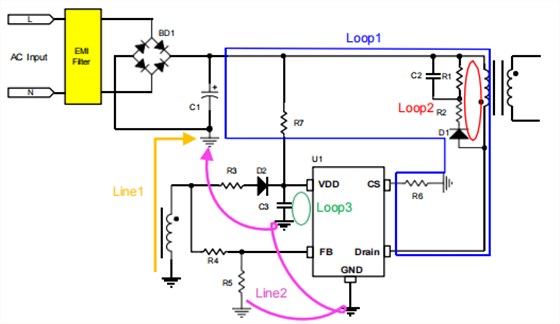

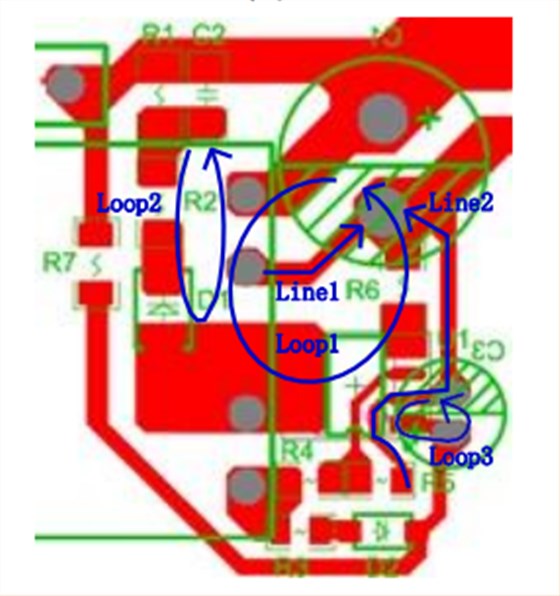

深圳銀聯寶科技24W手機充電器icU6221 PCB 設計對電源的EMI，ESD等性能有顯著影響，設計原邊回路時建議參考下圖的內容：

1. 原邊主功率環路(Loop1)的面積應盡可能小，同時走線應盡可能粗以優化效率。

2. RCD 吸收回路(Loop2)的面積應盡可能小。

3. VDD 電容C3應緊貼芯片，保證VDD回路(Loop3)的面積盡可能小。

4. 如Line1 所示，輔助繞組應直接連接到輸入容的地，以減少ESD能量對于芯片的干擾。

5. 如Line2 所示，VDD電容C3及FB下阻R5應先連接到芯片的GND管腳，再連接到輸入電容的地。

MOSFET存在可觀的關斷延遲，會影響IC的恒流輸出性能。如果不做補償，高壓輸入下的OCP值會比低壓輸入高很多。24W手機充電器icU6221內置線電壓恒流補償電路，可以得到優異的輸出電流調整率。U6221優化設計的動態響應性能，可滿足USB充電器的要求。

24W手機充電器ic U6221集成了單點失效保護，包括FB上拉電阻開路保護、FB下拉電阻開路保護、FB下拉電阻短路保護、輸出二極管或者SR短路、RCS開路、變壓器繞組短路、IC GND管腳開路等保護。一旦故障發生，芯片將進入保護模式并自動重啟。IC的單點失效保護功能可以保證IC不損壞且輸出不產生過壓。

深圳銀聯寶科技為了確保能夠提供高質量的手機充電器ic，不斷增加研發投入和技術支持，并完善售后服務的整體價值，給客戶如一的品質和服務，以回饋廣大客戶的信任和支持！
