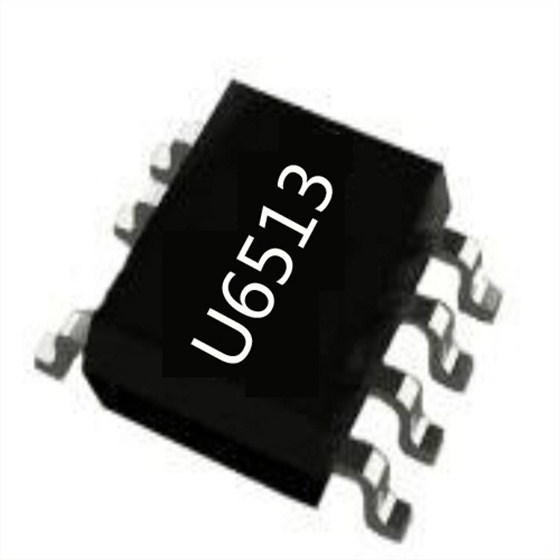

開關電源芯片U6513簡介描述：開關電源芯片U6513是一款高性能原邊控制器，可提供高精度恒壓和恒流輸出性能，尤其適合于小功率離線式充電器應用中。同時，U6513 也支持準諧振降壓型 LED 恒流、恒壓輸出應用，僅需將 SEL 管腳短接到 GND 管腳即可。

開關電源芯片U6513特點：

1.集成650V MOSFET

2.支持反激和降壓型拓?fù)鋺?yīng)用

3.反激原邊控制（SEL 管腳懸空）

4.準諧振降壓控制 (SEL= GND)

5.±4% 恒流、恒壓精度

6.待機功耗<70mW

7.多模式原邊控制方式

8.工作無異音

9.優化的動態響應

10.可調式線損補償

11.集成線電壓和負載電壓的恒流補償

12.封裝Sop-7

開關電源芯片U6513應用：

手機充電器\AC/DC 適配器

LED 照明驅動

在恒壓輸出模式中，U6513開關電源芯片采用多模式工作方式，即調幅控制 (AM) 和調頻控制 (FM)相結合，提高了系統的效率和可靠性。在恒流輸出模式中，芯片采用調頻控制方式，同時集成了線電壓和負載電壓的恒流補償。采用(U6513) 可以工作無異音，同時可保證優異的動態性能。利用集成的線損補償功能，可獲得高性能的恒壓輸出表現。
