推廣節能家電是我國節能減排戰略重要措施之一，家電市場也必將從過去的粗放式增長轉變?yōu)樽⒅叵M(fèi)升級的增長。新興的小家電產品更是滿足了當下年輕人的小確幸需求。5W開關電源芯片U9513E可應用于小家電AC/DC 電源適配器，正在火熱銷售中！

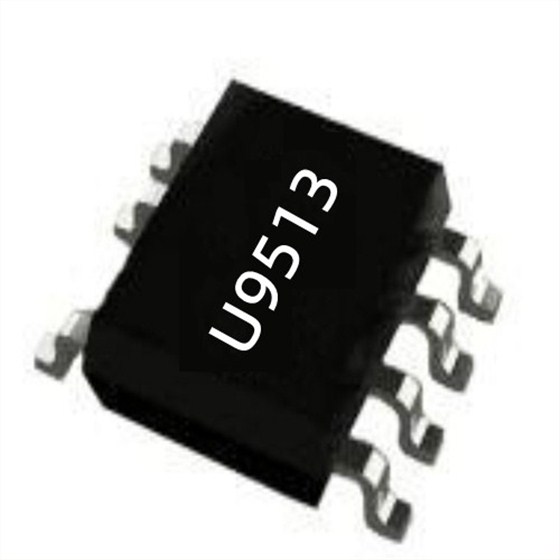

5W開關電源芯片U9513E內置高壓功率三極管，可提供高精度恒壓和恒流輸出性能，尤其適合于小功率離線式充電器應用。主要特點如下：

◆內置超高壓功率 BTJ

◆谷底開通、原邊控制、系統效率高

◆多模式原邊控制方式

◆優異的動態響應

◆集成動態三極管驅動電路

◆工作無異音

◆優化的 EMI 性能

◆恒流、恒壓調整率小于 ±5%

◆超低待機功耗 <30mW

◆CV 模式可編程輸出線壓降補償

◆內置完善的保護功能：

◆輸出短路保護 (FB SLP)

◆逐周期限流保護（OCP)

◆前沿消隱 (LEB)

◆芯片過溫保護 (OTP)

◆VDD 過壓、欠壓和箝位保護

◆輸出過壓保護功能 (FB OVP)

◆SOP-7 封裝

5W開關電源芯片U9513E集成了單點失效保護，包括FB上拉電阻開路、FB下拉電阻開路、FB下拉電阻短路、輸出二極管或者SR開路、輸出二極管或者SR短路、變壓器繞組短路、RCS開路等保護。IC的單點失效保護功能可以保證IC不損壞且輸出不產生過壓。管腳名稱如下：

1 VDD 芯片供電腳。

2 FB 系統反饋管腳。輔助繞組電壓經電阻分壓后送至 FB 管腳，用于

CV 模式輸出電壓控制及 CC 模式輸出電流控制。 3 FB

4 CS 電流采樣輸入腳。

5-6 C 內置功率三極管集電極。

7 GND 芯片參考地。

AC/DC 電源適配器開關電源芯片供應商深圳銀聯寶科技，根據市場、客戶的需求進行產品研發，輸出完整產品方案，并根據客戶的反饋不斷完善改進，以期獲得最佳合作效益！
