電源管理芯片在電子設備系統中擔負起對電能的變換、分配、檢測及其它電能管理的職責。對電子系統而言是不可或缺的，其性能的優劣對整機的性能有著直接的影響，發展電源管理芯片對于提高整機性能具有重要意義。今天介紹的是銀聯寶科技的電源管理芯片U2281！

電源管理芯片U2281是一個高度集成的PWM控制集成電路的反轉換器，可支持?jǐn)嗬m(xù)模式、連續模式的原邊恒流技術；±5%恒流精度，±1%恒壓精度；待機功耗75mW，固定65KHz開關頻率；綠色省電模式和打嗝模式工作，啟動和工作電流；集成抖頻功能優化EMI，集成內部斜率補償?shù)碾娏髂Ｊ娇刂?；集成線電壓和電感量補償?shù)暮懔骷夹g(shù)；集成自恢復模式的保護功能。

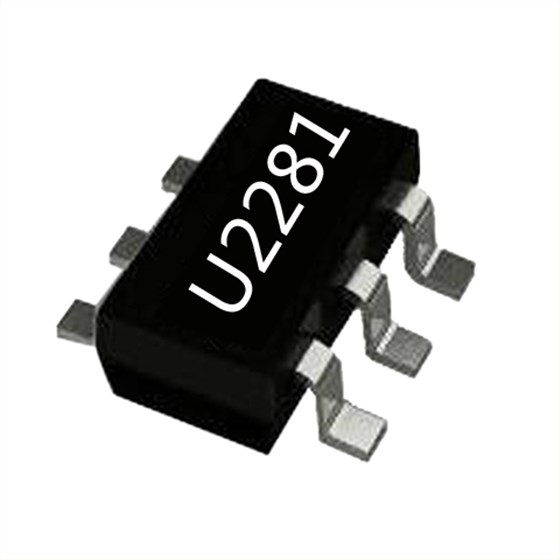

電源管理芯片U2281封裝形式SOT23-6，可做OB2263的替代，管腳如下：

1腳是VDD IC電源引腳。

2腳是 GND IC的接地。

3腳是FB反饋引腳。通過將光電耦合器連接到該引腳來實現環路調節。PWM占空比由該引腳電壓和引腳4上的電流檢測信號決定。

4 CS電流檢測輸入引腳。

5、6、7、8 腳是Darin功率MOSFET漏極。

電源管理芯片U2281主要應用于手機充電器、數碼相機充電器、電池充電器等，是一個高度集成的PWM控制集成電路的反轉換器，是專門為需六級能效的開關電源而設計的。在通用輸入電壓范圍內，無負載條件下，輸入功率小于75 W。U2281的啟動電流很低，小于10uA。因此，開關電源的啟動電路可以使用大電阻。這將盡量減少待機損耗。啟動電阻的典型電阻為4M歐姆。

電源管理芯片U2281主要特點：

1. 可支持?jǐn)嗬m(xù)模式、連續模式的原邊恒流技術

2. ±5%恒流精度；±1%恒壓精度

3. 待機功耗75mW

4. 固定65KHz開關頻率

5. 綠色省電模式和打嗝模式工作

6. 啟動和工作電流

7. 集成抖頻功能優化EMI

8. 集成內部斜率補償?shù)碾娏髂Ｊ娇刂?/span>

9. 集成線電壓和電感量補償?shù)暮懔骷夹g(shù)

10. 集成自恢復模式的保護功能：VDD欠壓保護（UVLO），VDD過壓保護 （OVP），過熱保護（OTP），逐周期電流限制，過載保護（OLP），短路保護（SCP），前沿消隱（LEB），CS管腳開路保護

電子設備對電源管理芯片的選擇與系統的需求直接相關，而制造過程中還需跨越成本難關。選擇深圳銀聯寶科技，技術、服務、成本管控一步到位！
