一提起充電器方案，許多小伙伴就會想起繁冗復雜的各種設計路線。深圳銀聯寶科技推出的這套5v2.4A充電器方案，使用的是同步整流icU7711和電源管理icU6773S，化繁為簡，效率至上！

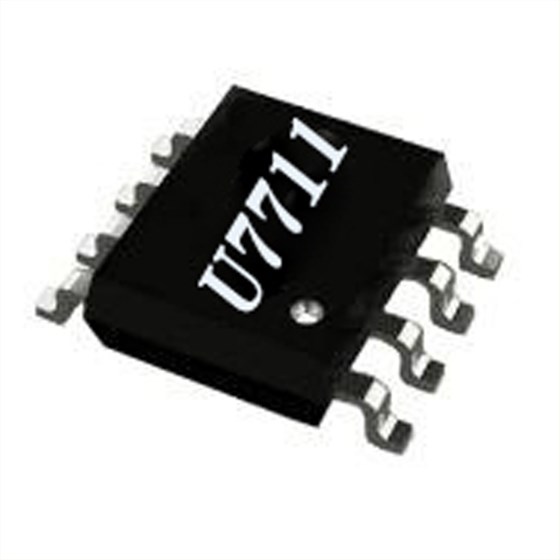

同步整流icU7711是一款用于替代反激變換器中副邊肖特基二極管的高性能同步整流功率開關，內置超低導通阻抗功率 MOSFET 以提升系統效率。U7711支持“浮地”和“共地”同步整流兩種架構，同時支持系統斷續工作模式 (DCM) 和準諧振工作模式 (QR)。U7711內置VDD 高壓供電模塊，無需VDD輔助繞組供電，降低了系統成本。U7711內部集成有VDD 欠壓保護功能和VDD電壓鉗位。

同步整流icU7711腳位分析：

1、2、3 GND P IC 參考地，同時也是內部功率 MOSFET 的源極。

4 P IC 供電腳，推薦使用 0.1uF 瓷片電容。

5、6、7、8 Drain I 內置功率 MOSFET 漏極。

電源管理icU6773S是一款高性能的初級側邊調節（PSR）電源開關系列，具有高精度CV / CC控制，非常適合充電器應用。在CV模式下，U6773S采用多模式控制，該模式將AM（調幅）模式和（頻率調制）FM模式混合使用，以提高系統效率和可靠性。在CC模式下，ic使用具有線路和負載CC補償?shù)?/span>PFM控制。U6773S可以實現無音頻噪聲操作和優化的動態響應，內置的電纜壓降補償（CDC）功能可提供出色的CV性能。提供了極為全面的輔助功能，包含輸出欠壓保護、輸出過壓鉗位和輸出欠壓提醒等功能。

電源管理icU6773S芯片封裝SOP-7，可替代OB2500，腳位如下：

1 VDD P 芯片供電管腳。

2、3 FB I系統反饋管腳。輔助繞組電壓經電阻分壓后送至 FB 管腳，用于 CV模式輸出電壓控制及CC 模式輸出電流控制。

4 CS I 電流采樣輸入管腳。

5、6 Drain I 內部功率管的漏極。

7 GND P 芯片參考地。

同步整流ic U7711和電源管理ic U6773S方案的各項測試均能獲得滿意效果，且定價合理，讓小伙伴們在5v2.4A充電器市場可以游刃有余，大展拳腳！
