電源芯片U5402具備出色的抗瞬態干擾能力

2024-11-06 10:15:43

IGBT驅動器驅動IGBT并對其整體性能進行調控的裝置,它不僅影響了IGBT的動態性能,同時也影響系統的成本和可靠性。驅動器的選擇及輸出功率的計算決定了換流系統的可靠性。驅動器功率不足或選擇錯誤可能會直接導致IGBT和驅動器損壞。電源芯片U5402是一款650V耐壓的半橋柵極驅動器,具有0.3A拉電流和1A灌電流能力,專用于驅動功率MOSFETSIGBTS

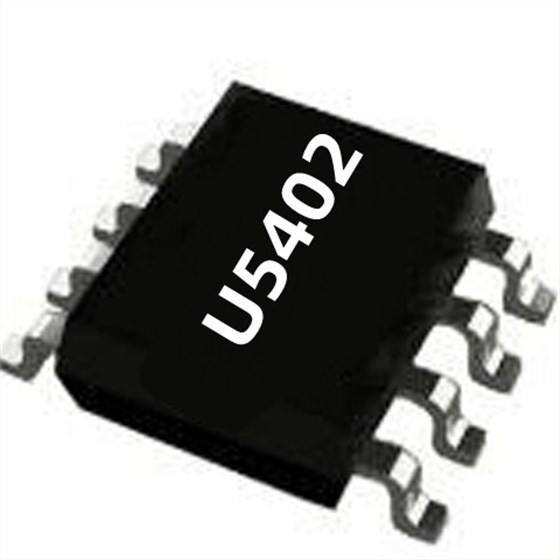

電源芯片U5402采用SOP-8封裝,引腳如下

1 VDD 輸入邏輯和低側驅動器的電源,用一個0.1μF或更大值的MLCC連接COM。

2 HIN 高側驅動的邏輯輸入,內部200kΩ下拉電阻,若HIN無偏置或浮空,HO保持低電平輸出。

3 LIN 低側驅動的邏輯輸入,內部200kΩ下拉電阻,若LIN無偏置或浮空,LO保持低電平輸出。

4 COM 參考地。

5 LO 低側驅動輸出。

6 VS 高側浮動電源偏置電壓。

7 HO 高側驅動輸出。

8 HB 高側浮動電源,連接一個合適的電容到VS。

U5402

電源芯片U5402采用必易微高壓器件工藝技術,具有良好的電流輸出及出色的抗瞬態干擾能力。U5402在開關節點VS瞬態-60V(100ns)情況下可保證系統正常工作??芍С?/span>100V/nsdv/dt變化。

電源芯片U5402主要性能

1.開關節點耐壓高達 650V

2.輸出拉電流 0.3A, 灌電流 1A

3.開關節點 dv/dt 能力可達 100V/ns

4.VS 負壓能力可達 -60V(典型 100ns)

5.為高低側電源提供獨立的 UVLO 保護

6.短傳播延遲 (典型值 140ns)

7.延遲匹配 (典型值 30ns)

8.雙通道輸入,輸出互鎖

9.兼容 3.3V、5V 15V 的輸入電壓邏輯

10.施密特觸發器輸入

11.封裝類型 SOP-8

電源芯片U5402常常被應用在功率MOSFET / IGBT驅動器、電機驅動應用/家電照明/LED電源、感應加熱、DC-AC 轉換器等領域,具有完善保護功能,包括:輸入浮空或輸入脈沖寬度不足時,輸出保持低電平。內置互鎖和死區保護功能,可防止高低側驅動同時打開,同時具有高側和低側UVLO保護,系統可靠性強。
