綠色節能理念將貫穿芯片設計與制造的始終。研發人員將不斷探索新的電路拓?fù)浣Y(jié)構和控制算法，降低芯片在工作過程中的能量損耗，提高電能轉換效率，減少發熱，以滿足日益嚴格的能源效率標準和環保要求，同時也有助于延長電池供電設備的續航時間，促進可持續發展。銀聯寶今天就推薦一顆低耗節能的電機驅動電源芯片U6018！

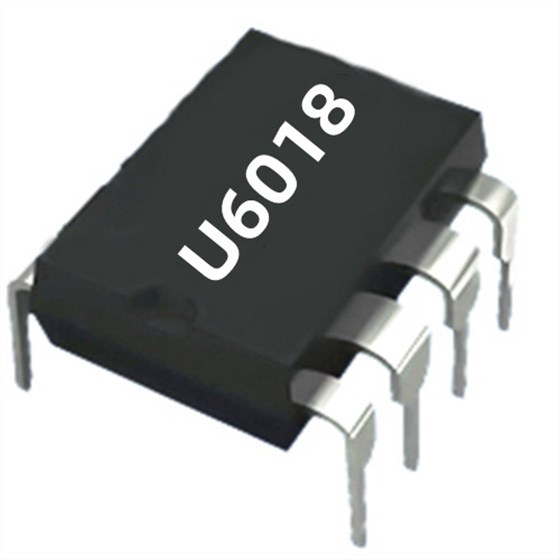

電機驅動電源芯片U6018是一款高性能電流模式PWM電源開關，適用于離線反激式轉換器應用。該芯片內置通用初級側CC控制，簡化了隔離電源設計，需要對輸出進行CC調節。U6018采用插裝型DIP-8封裝，引腳說明如下：

1 GND 芯片參考地。

2 SEL 降壓型或反激型拓?fù)渑渲霉苣_。SEL懸空，反激原邊控制；SEL短接至GND，準諧振降壓型控制。

3 VDD 芯片供電腳。

4 FB 系統反饋管腳。輔助繞組電壓經電阻分壓后送至FB管腳，用于CV模式輸出電壓控制及CC模式輸出電流控制。

5 CS 電流采樣輸入腳。

6、7、8 DRAIN 內置功率 MOSFET 漏極。

電機驅動電源芯片U6018主要特征：

1.支持DCM和CCM的原邊恒流、副邊恒壓控制

2.SEL懸空：副邊恒壓，輸出過載重啟

3.SEL接電容：副邊恒壓&原邊恒流，輸出過載限流降壓

4.±5% CC調控，±1% CV調控與快速動態響應

5.CC算法補償線路變化和變壓器的電感容差

6.±1%恒壓精度，±4恒流精度，待機功耗＜75mW

7.滿載固定65KHz開關頻率，輕載Burst Mode

8.綠色省電模式，優化的環路控制，啟動和工作電流

9.集成抖頻功能優化EMI，集成線電壓、電感恒流補償技術

10.VDD欠壓保護（UVLO）、VDD過壓保護（OVP）、過熱保護（OTP）、逐周期電流限制過載保護（OLP）、前沿消隱（LEB）、CS管腳開路保護

電機驅動電源芯片U6018有U6018A和U6018B兩款，在90~264Vac下，U6018A典型功率18W，U6018B典型功率24W；在175-264Vac下，U6018A典型功率25W，U6018B典型功率30W。通常應用于充電器和適配器、電機驅動電源上！
