電源作為家電產品的重要部件，不僅需要適應家電智能化發展的功耗、安全等要求，特別是在面臨各種成本上漲的當前，家電電源還面臨著許多新的挑戰。通過減少外圍來降低成本壓力的小家電非隔離電源芯片U6110方案，能夠在周邊元器件盡量少的情況下提高電源工作效率，是個不錯的選擇！

非隔離電源芯片U6110是一款非隔離型、高集成度且低成本的PWM功率開關，適用于降壓型和升降壓型電路。采用高壓單晶圓工藝，在同一片晶圓上集成有500V高壓MOSFET和采用開關式峰值電流模式控制的控制器。在全電壓輸入的范圍內可以保證高精度的5V默認輸出。在芯片內部，振蕩器頻率固定為31kHz且?guī)в卸额l功能，在保證輸出功率的條件下優化了EMI效果。同時，芯片設計有輕重載模式，可輕松獲得低于50mW的待機功耗。

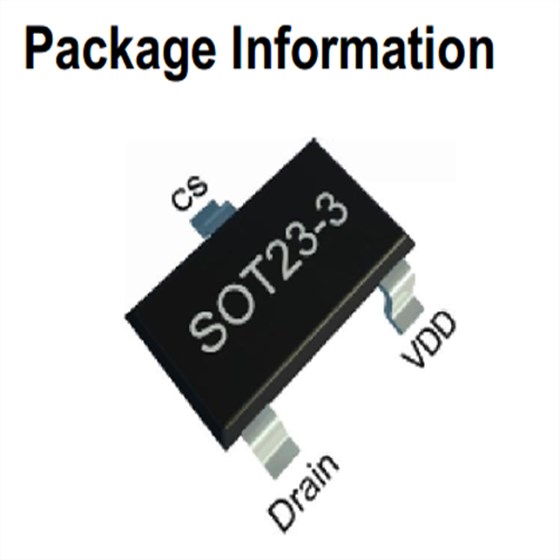

非隔離電源芯片U6110采用SOT23-3L封裝，腳位如下：

1腳 是漏極內部功率MOSFET漏極

2腳 是VDD芯片電源引腳

3腳 是CS IC的接地。該引腳也用于峰值電流控制

非隔離電源芯片U6110是針對需要低壓、小功率應用場合設計的恒壓輸出功率開關，最大可以支持3W的輸出功率。常見的應用場景有小家電（智能風扇、咖啡機、應急燈）控制MCU電源、線性穩壓器等。

非隔離電源芯片U6110主要特點：

▲高精度5V/ADJ 輸出

▲集成500V高壓MOSFET和高壓啟動電路

▲超低系統成本

▲支持降壓和升降壓電路(VIN:7~400V)

▲開關式峰值電流模式控制

▲超低待機功耗小于50mW

▲超低工作電流，支持小VDD電容

▲集成31KHz帶抖頻功能振蕩器

▲集成軟啟動電路

▲集成式保護功能：過載保護(OLP)、過熱保護(OTP)、逐周期電流限制(OCP)、前沿消隱(LEB) 、VDD欠壓保護

非隔離電源芯片U6110設計方案減少了周邊元器件，提高了集成度，降低了整體的成本，在保證可靠性的基礎上，讓小家電產品更具競爭力！
