高精度的原邊反饋開關電源芯片TB5812
在小功率消費類電子應用中，反激式電源是主流，隨著電源功率密度的提高，為考量空間和成本帶來的壓力，一般電源管理IC設計師會把控制芯片和MOS封在一起，名曰“內置MOS”，反激式原邊反饋電源芯片非常適合小功率段，同時天然提供了隔離的效果。原邊反饋省去了431和光耦，主要為其應用電路有效節省空間以及成本，在省去了這些元器件之后，為了實現高精度的恒流/恒壓（CC/CV）特性，必然要采用新的技術來監控負載、電源和溫度的實時變化以及元器件的同批次容差，這就涉及到初級（原邊）調節技術、變壓器容差補償、線纜補償和EMI優化技術。

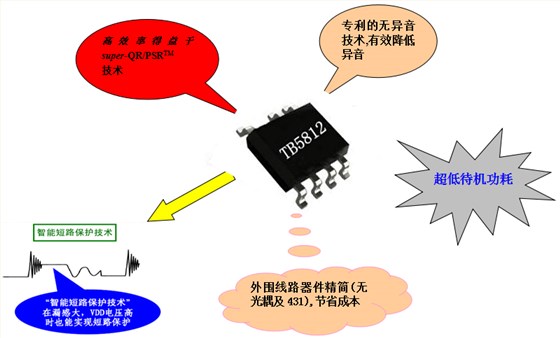

銀聯寶科技的開關電源芯片TB5812是一款低成本高精度的原邊反饋芯片，外圍元件少，比較簡單，內部集成了700V高雪崩能力的功率BJT。該芯片采用多模式加QR控制，調幅控制和調頻控制相結合，提高系統的效率和可靠性。恒流流輸出模式中，芯片采用調頻控制方式，同時集成了線電壓和負載電壓的恒流補償。采用該芯片可以工作無異音，同時保證優異的動態性能。
原邊反饋芯片新型的AC/DC控制技術，與傳統的副邊反饋的光耦加431的結構相比，其大的優勢在于省去了這兩個芯片以及與之配合工作的一組元器件，這樣就節省了系統板上的空間，降低了成本并且提高了系統的可靠性。在手機充電器等成本壓力較大的市場，以及LED驅動等對體積要求很高的市場具有廣闊的應用前景。
