對于現代人而言，手機、音樂播放器、平板電腦、筆記本……這些移動終端幾乎成為生活、工作、學習中的必需品。無論是在家還是出門，移動終端幾乎是“機不離身”。然而在移動中長時間使用，這些設備需要有足夠的電量，但內置電池容量畢竟有限。所以有一個快速充電的手機充電器尤為重要，而手機充電器的關鍵是開關電源芯片U6116。

開關電源芯片U6116主要特點：

●支持反激和降壓型拓?fù)鋺?yīng)用

*反激原邊控制（SEL 管腳懸空）

*準諧振降壓控制 (SEL= GND)

●±4% 恒流、恒壓精度

●待機功耗<70mW

●多模式原邊控制方式

●工作無異音

●優化的動態響應

●可調式線損補償

●集成線電壓和負載電壓的恒流補償

●集成完善的保護功能：

*短路保護 (SLP)

*過溫保護 (OTP)

*逐周期限流保護 (OCP)

*前沿消隱 (LEB)

*管腳懸空保護

*VDD 過欠壓保護和箝位保護

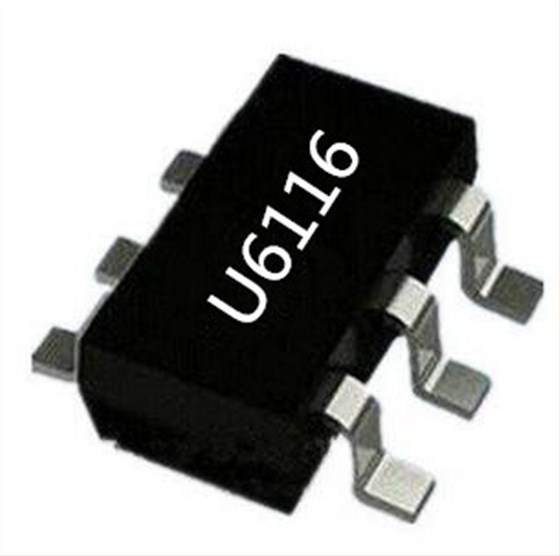

●封裝形式 SOT23-6L

開關電源芯片U6116各管腳功能：

1 GND 芯片參考地。

2 GATE 外部 MOSFET 驅動管腳。

3 CS 電流采樣輸入腳。

4 FB系統反饋管腳。輔助繞組電壓經電阻分壓后送至 FB 管腳，用于CV 模式輸出電壓控制及 CC 模式輸出電流控制。

5 SEL降壓型或反激型拓?fù)渑渲霉苣_。SEL 懸空，反激原邊控制；SEL 短接至 GND，準諧振降壓型控制。

6 VDD 芯片供電管腳。

當5G的覆蓋還沒有那么完善的時候，我們打開手機的5G開關，手機在經過不同的地區時，就會頻繁的搜網，耗電自然會比4G多了不少。而在運營商還沒做到大量鋪設基站的情況下，擁有開關電源芯片U6116的手機充電器，自然是最佳方案了。
