深圳銀聯寶科技的30W快充應用同步整流ic除了常用的U7710、U7711，還有U7716也很受客戶青睞。同步整流icU7116內置100V MOSFET，支持反激、有源鉗位反激拓?fù)?/span>，那具體還有什么特性呢？跟緊小編腳步，一起來探個究竟吧！

同步整流icU7116采用SOP-8封裝。在輸出電壓3~21V時，推薦輸出電流≤3A，具體腳位如下：

1 HV I 漏極檢測引腳。HV到Drain建議串聯30~200Ω的電阻，推薦典型值100Ω

2 VDD P IC 供電引腳，VDD到GND建議放置一個1μF的貼片陶瓷電容

3, 4 GND G IC 參考地

5,6,7,8 Drain P 內置功率MOSFET漏極

同步整流icU7116在VDD電壓上升到VDD開啟電壓VDD_ON (典型值3.8V)之前，芯片處于關機狀態。內部Gate智能鉗位電路可以保證內置MOSFET不會發生高dv/dt導致的誤開通。當VDD電壓達到VDD_ON之后，芯片啟動，內部控制電路開始工作，副邊繞組電流Is經內置MOSFET的溝道實現續流。當VDD電壓低于欠壓保護閾值VDD_OFF (典型值 3.5V)后，芯片關機，副邊繞組電流Is經內置MOSFET的體二極管實現續流。

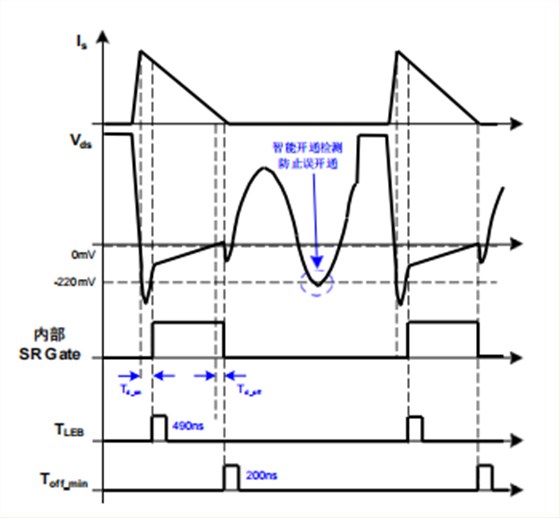

同步整流icU7116內部集成有智能開通檢測功能，可以有效防止反激電路中由于寄生參數振蕩引起的同步整流開關誤開通，提高了系統效率及可靠性，如圖所示：

同步整流icU7116內置有 VDD 高壓供電模塊，無需輔助繞組供電可穩定工作，系統上支持 High Side 和 Low Side 配置，兼顧了系統性能和成本。U7116的快速關斷功能可以幫助功率器件獲得較低的電壓應力，可支持?jǐn)嗬m(xù)工作模式 (DCM)、準諧振工作模式 (QR) 及連續工作模式 (CCM)。其內部集成有智能的開通檢測功能，可以有效防止反激電路中寄生參數振蕩引起的同步整流開關誤開通！
