DCDC降壓開關電源芯片U6119被優化為使用盡可能少的外部組件即可運行，并且可以實現低待機電流。開關電源芯片U6119是一款高性準諧振Buck控制器，可提供高精度恒壓和恒流輸出性能，適用于所有小功率DCDC降壓的應用中。在恒壓輸出模式中，U6119采用多模式工作方式，即調幅控制和調頻控制相結合，提高了系統的效率和可靠性。在恒流輸出模式中，芯片采用調頻控制方式，同時集成了輸入電壓和負載電壓的恒流補償。采用U6119可以工作無異音，同時可保證優異的動態性能。利用集成的線損補償功能，在DC大電流輸出時可獲得高性能的恒壓輸出表現。

開關電源芯片U6119應用領域：

▲電動摩托/自行車控制器

▲高壓模擬/數字系統

▲工業控制系統

▲汽車消費類電子/控制器

▲工業控制系統

▲電信電源系統

▲以太網 POE

▲逆變器系統

▲便攜式移動設備

開關電源芯片U6119主要特點：

▲集成高壓大功率 MOSFET，寬電壓輸入范圍20-200V

▲±3% 恒流、恒壓精度

▲待機功耗<30mW

▲多模式 PWM 控制方式

▲工作無異音

▲優化的動態響應

▲可調式線損補償

▲集成線電壓和負載電壓的恒流補償

▲集成完善的保護功能：

短路保護 (SLP)

過溫保護 (OTP)

逐周期限流保護 (OCP)

前沿消隱 (LEB)

管腳懸空保護

VDD 過欠壓保護和箝位保護

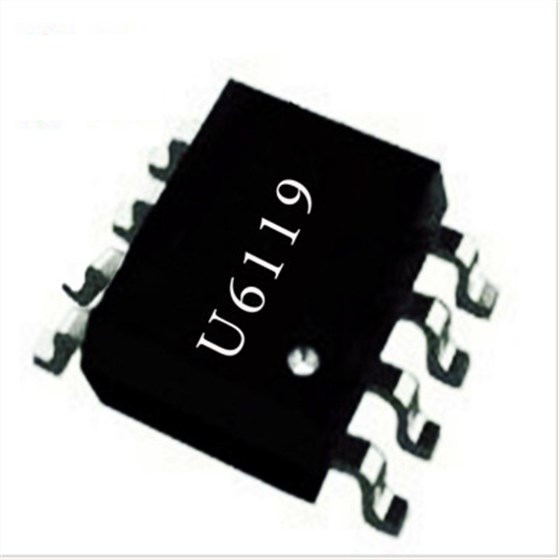

開關電源芯片U6119采用SOP-7封裝，能直接替代 LM317、LM7815 或電阻型降壓線性穩壓器，具有高效率，高集成度，高可靠性等特性，能大大降低整體控制器的溫度，使整個系統更可靠工作，降低生產成本。
