充電器芯片U6215B尤其適合于小功率離線式充電器應用。在手機充電器的應用中，電池與充電器之間一般會通過一定長度的電纜相連，由此也將導致輸送到電池端的電壓產生一定的電壓降。在U6215B 內部存在由線損補償模塊控制的可調式電流源流出到與FB管腳相連的分壓電阻上并產生一定的電壓偏置信號。此電流正比于開關周期，而反比與輸出功率，所以在電纜上的電壓降可以被補償?shù)?。隨著負載功率的降低，在FB上的偏置電壓將被提高。通過調節分壓電阻R1和R2的阻值可以調節實際補償量的大小，獲得更高性能。

充電器芯片U6215B可替換OB25132、OB25133，腳位如下：

1 VDD 芯片供電腳。

2 、3FB 系統反饋管腳。輔助繞組電壓經電阻分壓后送至 FB 管腳，用于CV 模式輸出電壓控制及 CC 模式輸出電流控制。

4 CS 電流采樣輸入腳。

5-6 C 內置功率三極管集電極。

7 GND 芯片參考地。

充電器芯片U6215B主要特性：

內置超高壓功率 BTJ

谷底開通、原邊控制、系統效率高

多模式原邊控制方式

優異的動態響應

集成動態三極管驅動電路

工作無異音

優化的 EMI 性能

恒流、恒壓調整率小于 ±5%

超低待機功耗 <70mW

CV 模式可編程輸出線壓降補償

內置完善的保護功能：

輸出短路保護(FB SLP)

逐周期限流保護（OCP)

前沿消隱(LEB)

芯片過熱保護(OTP)

VDD 過壓、欠壓和箝位保護

輸出過壓保護功能(FB OVP)

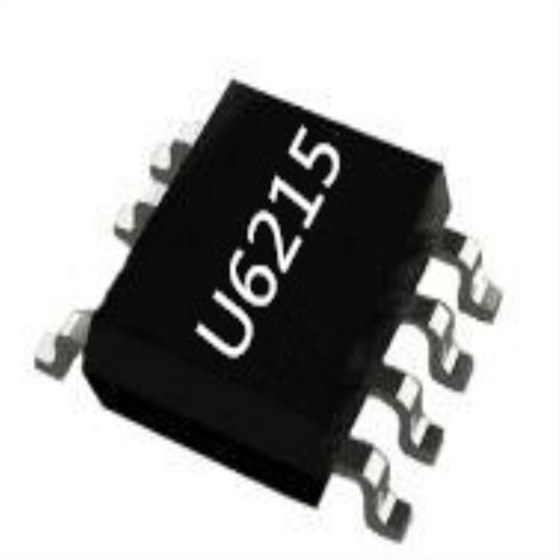

SOP-7 封裝

為了滿足嚴苛的平均效率和待機功耗要求，充電器芯片U6215B采用了調幅控制（AM）和調頻控制（FM）結合的多模式控制技術。接近滿載輸出時，系統工作在調頻工作模式中；在輕重載條件下，系統工作在調頻工作和調幅工作模式中；當系統接近空載輸出時，系統工作在調頻模式中以降低待機功耗。利用此種控制技術，系統可以獲得低于70mW的待機功耗。
