電源芯片方案的成本優化可從芯片選型、模塊化設計、外圍元件減少等方面實現。采用高集成度電源芯片可大幅減少外圍元件數量。今天推薦的PD快充芯片U8621具有全負載高效率、低空載損耗、低EMI干擾和高EMS抗干擾、極少外圍應用元件等優點，還有搭配的同步整流芯片介紹！
PD快充芯片U8621的啟動電流低至10uA,啟動電路的電阻值可以高達4M,這樣使電源系統擁有更低的損耗；芯片靜態電流低至500uA，使得電源系統設計者更加輕松應對能源之星六或者能效六級的能效標準。頻率抖動功能U8621采用專用的抖頻技術，在中心頻率的±5%范圍內隨機選擇工作頻率，使得源系統的電磁兼容性能得到極大的發揮。
PD快充芯片U8621搭配同步整流芯片U7610X，有兩種方案推薦！
▲內置60V MOSFET
▲支持DCM、QR和CCM工作模式
▲集成高壓供電電路，無需VDD輔助繞組供電
▲支持寬范圍輸出電壓應用，特別適用于支持QC、PD等協議的快充領域
▲支持High Side和Low Side配置
▲<30ns開通和關斷延時
▲智能開通檢測功能防止誤開通
▲智能過零檢測功能
▲啟動前Gate智能鉗位
▲封裝類型SOP-8

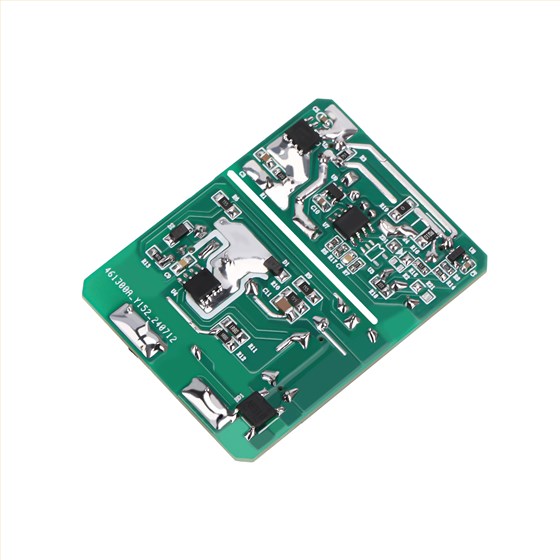

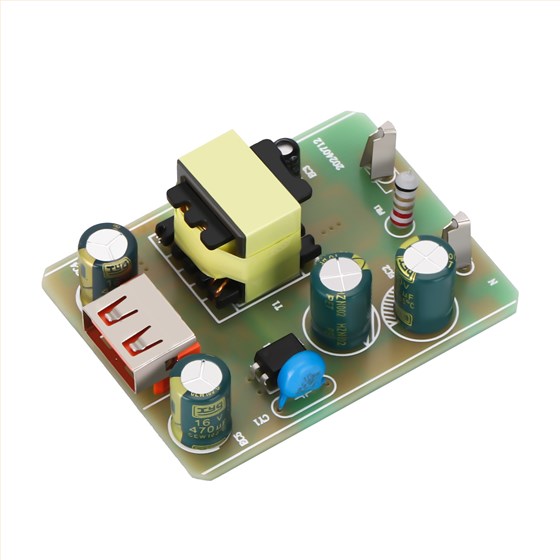

■22.5W：PD快充芯片U8621+同步整流芯片U7610B
同步整流芯片U7610B的快速關斷功能可以幫助功率器件獲得較低的電壓應力，可支持?jǐn)嗬m(xù)工作模式(DCM)、準諧振工作模式(QR)及連續工作模式(CCM)。其內部集成有智能的開通檢測功能，可以有效防止反激電路中寄生參數振蕩引起的同步整流開關誤開通。
同步整流技術可降低導通損耗，僅需極少量外圍器件，顯著縮小方案尺寸。同步整流芯片U7610C是一款帶快速關斷功能的高性能副邊同步整流功率開關，可以替代肖特基整流二極管以提高系統效率。無需輔助繞組供電可穩定工作，兼顧了系統性能和成本。
深圳銀聯寶科技推出的PD快充芯片U8621搭配同步整流芯片U7610X系列，成熟方案，簡化設計流程，無需從零設計電路，縮短開發周期。原廠直供，一步到位，定能讓你收獲多多！
