在手機充電器的應用中，電池與充電器之間一般會通過一定長度的電纜相連，由此也將導致輸送到電池端的電壓產生一定的電壓降。友恩開關電源芯片U6513BS恒壓模式可調線損補償（CDC），優化設計的動態響應性能，可滿足手機充電器的要求。

開關電源芯片U6513BS集成了單點失效保護，包括 FB 上拉電阻開路、FB 下拉電阻開路、FB 下拉電阻短路、輸出二極管或者 SR 開路、輸出二極管或者 SR 短路、變壓器繞組短路、RCS 開路等保護。IC 的單點失效保護功能可以保證 IC 不損壞且輸出不產生過壓。

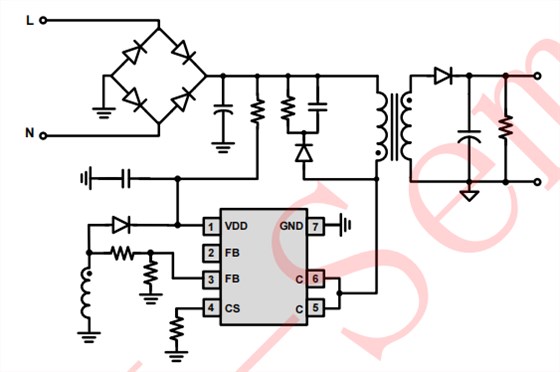

開關電源芯片U6513BS腳位說明：

1 VDD 芯片供電腳。

2、3FB 系統反饋管腳。輔助繞組電壓經電阻分壓后送至 FB 管腳，用于CV 模式輸出電壓控制及 CC 模式輸出電流控制。

4 CS 電流采樣輸入腳。

5-6 C 內置功率三極管集電極。

7 GND 芯片參考地。

開關電源芯片U6513BS主要特點：

●內置超高壓功率 BTJ

●谷底開通、原邊控制、系統效率高

●多模式原邊控制方式

●優異的動態響應

●集成動態三極管驅動電路

●工作無異音

●優化的 EMI 性能

●恒流、恒壓調整率小于 ±5%

●超低待機功耗 <30mW

●CV模式可編程輸出線壓降補償

●內置完善的保護功能：

輸出短路保護 (FB SLP)

逐周期限流保護（OCP)

前沿消隱 (LEB)

芯片過溫保護 (OTP)

VDD 過壓、欠壓和箝位保護

輸出過壓保護功能 (FB OVP)

●SOP-7 封裝

開關電源芯片U6513BS憑借出色的能耗比成為友恩半導體芯片家族中的佼佼者，也是ac/dc適配器芯片的熱門之選，值得你留意和體驗！
