生活品質的提升使人們對于電子產品的需求也在不斷增加。新的一年，許多人都在考慮換個新的手機，那你是否也需要換一個新的手機充電器呢？認準含有深圳銀聯寶科技充電器芯片的充電器，可以確保充足電量，免去頻繁充電之憂。今天介紹一款極具競爭力的價格、堪稱性價比極高的原邊20W充電器芯片U6116！

原邊20W充電器芯片U6116是一款高性能原邊控制器，可提供高精度恒壓和恒流輸出性能，尤其適合于手機充電器、AC/DC 適配器、LED照明驅動等小功率應用中。同時，U6116也支持準諧振降壓型LED 恒流、恒壓輸出應用，僅需將SEL管腳短接到GND管腳即可。

原邊20W充電器芯片U6116主要特點：

&支持反激和降壓型拓撲應用

&反激原邊控制（SEL 管腳懸空）

&準諧振降壓控制 (SEL= GND)

&±4% 恒流、恒壓精度

&待機功耗<70mW

&多模式原邊控制方式

&工作無異音

&優化的動態響應

&可調式線損補償

&集成線電壓和負載電壓的恒流補償

&集成完善的保護功能：

短路保護 (SLP)

過溫保護 (OTP)

逐周期限流保護 (OCP)

前沿消隱 (LEB)

管腳懸空保護

VDD 過欠壓保護和箝位保護

&封裝形式 SOT23-6L

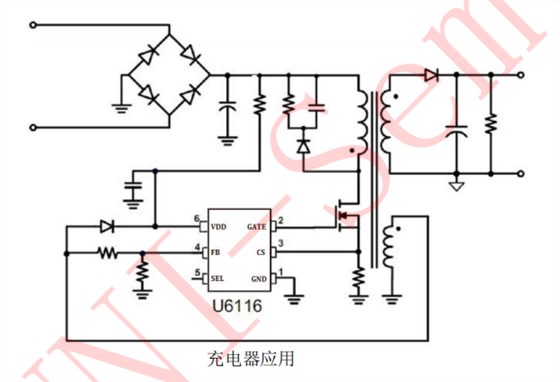

在手機充電器的應用中，電池與充電器之間一般會通過一定長度的電纜相連，由此也將導致輸送到電池端的電壓產生一定的電壓降。如圖所示，在原邊20W充電器芯片U6116內部存在由線損補償模塊控制的可調式電流源流出到與FB管腳相連的分壓電阻上并產生一定的電壓偏置信號。此電流正比于開關周期，而反比與輸出功率，所以在電纜上的電壓降可以被補償?shù)簟ｋS著負載功率的降低，在FB上的偏置電壓將被提高。通過調節分壓電阻R1和R2的阻值可以調節實際補償量的大小。

原邊20W充電器芯片U6116采用多模式工作方式，即調幅控制(AM)和調頻控制(FM)相結合，提高了系統的效率和可靠性。深圳銀聯寶科技優質售后保障，讓您購買無憂。對于有充電器芯片需求的朋友來說，絕對是物有所值的選擇。
