銀聯寶科技電源管理芯片U3211工作原理

如今，“智能化”已經成為了國內家電行業為熱門的話題。伴隨著智能化大潮的到來，家電智能化趨勢日益凸顯，這對電源技術也提出了更高的要求，為家電廠商提供合適的電源管理芯片廠家應做好準備，及時應變。

2018年，進入智能化時代，銀聯寶科技也隨波逐流推出的適用于智能小家電電源的電源管理芯片-U3211，那么芯片U3211的工作原理是怎么樣的呢？下面由銀聯寶科技小編為大家解惑：

銀聯寶科技電源管理芯片U3211工作原理：

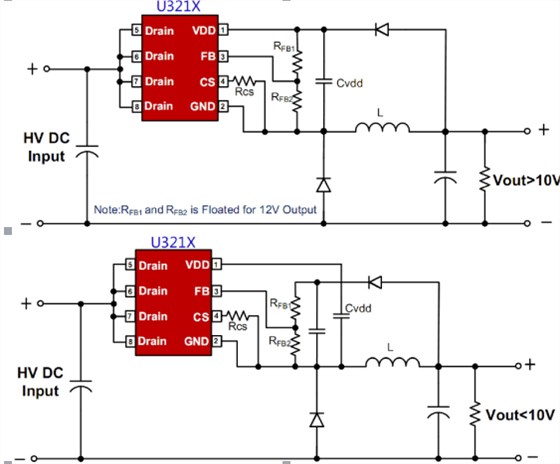

供電啟動：U3211芯片供電管腳VDD，同時作為輸出電壓反饋端（FB 懸空時）。典型應用中 VDD 電容推薦采用 1uF 陶瓷電容

供電（維持）：為了節能，啟動電阻都比較大，單靠電阻電容不能提供維持芯片正常工作所需的電流，所以要在高頻變壓器上設一個供電繞組給芯片供電。芯片一旦啟動工作，該繞組的輸出電壓就為芯片提供持續的電源。

開關管驅動：芯片一旦啟動工作，Drain腳便驅動開關管導通或截止，各輸出繞組便有電壓輸出。

開關管電流檢測：開關管源極接一個電流采樣電阻，采樣電壓送到芯片CS腳，當電流達到設計的大值時，CS腳電壓大于芯片內部設定的基準電壓，Drain腳電壓變低，關斷開關管。

輸出電壓反饋：輸出電壓的變化經光藕反饋到芯片FB腳，控制占空比。
