18W系列12V1.5A能效六級方案

產品簡介

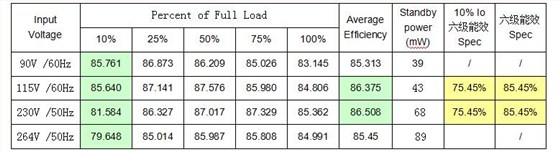

效率滿足六級能效要求
內置650V 功率MOSFET
內置65KHz 工作頻率

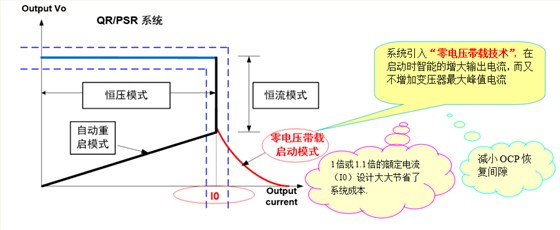

零OCP恢復間隙控制避免低壓啟動失敗
電流啟動
內置4mS軟啟動, 管腳浮空保護

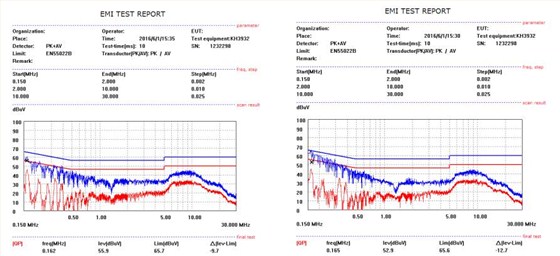

內置頻率抖動EMI
內置逐周期電流限制, 內置前沿消隱
內置高低壓過流補償實現全電壓平坦OCP曲線
VDD欠壓保護(ULVO), 過壓保護及鉗位
OLP可編程

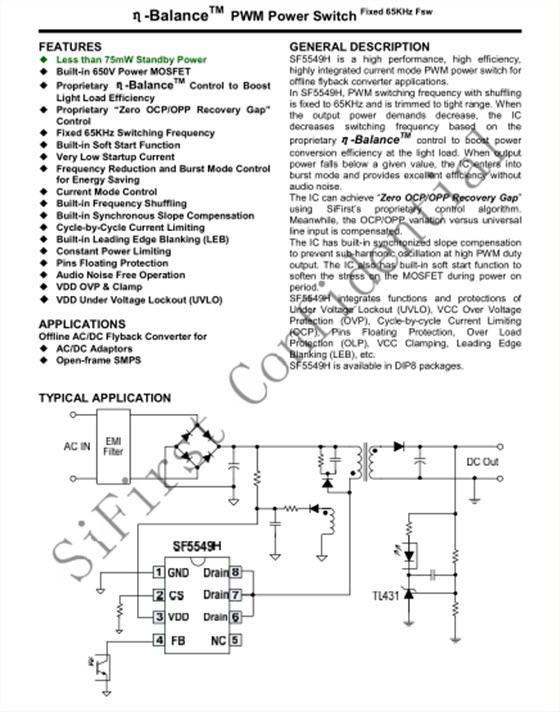

產品詳情

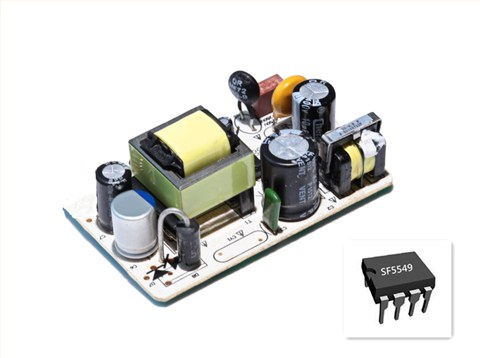

產品展示

AC-DC開關電源方案選型表
產品型號 <超鏈接>	電路拓補	功率管耐壓(V)	導通電阻(Ω)	待機功耗(mW)	IC大輸出功率(W)	工作頻率(KHZ)	典型應用	封裝
SF1539	副邊反饋/外驅MOSFET	600	3.8Ω	＜300	15W	50	24V0.5A	DIP-8
SF1539HT	副邊反饋/內置MOS	600	3.8Ω	＜300	15W	65	24V 0.5A	DIP-8
SF5938S	原邊反饋/內置MOS	600	3.8Ω	＜75	15W	40--70	12V1A	DIP-7/8
SF5928S	原邊反饋/外驅MOSFET	600	3.8Ω	＜100	15W	40--70	5V2.0A	DIP-7/8
SF5539/H	副邊反饋/內置MOS	600	3.8Ω	＜75	15W	50/65	12V1.2A	DIP-7/8
SF5549H	副邊反饋/內置MOS	650	2.2Ω	＜75	18W	65	12V1.5A	DIP-8
SF5533	副邊反饋/外置MOSFET	外置MOSFET	/	＜75	18W	60	5V3.4A	SOT23-6
U6116	原邊反饋/外驅MOSFET	外驅MOSFET	/	＜75	20W	60	12V1.5A	SOT23-6
