全國咨詢熱線：133-1680-5165

首頁 電源芯片

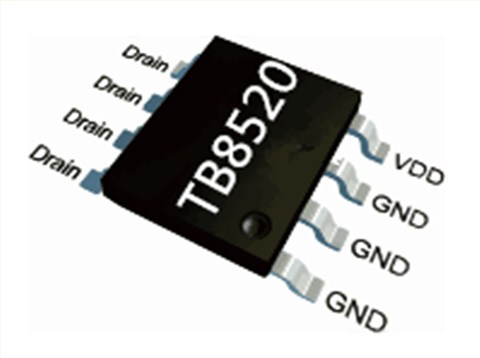

5V2A同步整流芯片TB8520

5V2A同步整流芯片TB8520

產品簡介


●工作在非連續模式(DCM)的次級同步整流控制器
●內部集成高性能N 溝道 MOSFE
●超快速開管能力的驅動電路
●啟動及靜態工作電流

產品詳情

產品展示

AC-DC開關電源方案選型表
產品型號

<超鏈接>

電路拓補 功率管耐壓(V) 導通電阻(Ω) 待機功耗(mW) IC大輸出功率(W) 工作頻率(KHZ) 典型應用 封裝
TB5806A 原邊反饋/內置BJT 700 / ＜75 6W 40--70 5V1.2A SOP-7
TB5806B 原邊反饋/內置BJT 700 / ＜75 5W 40--70 5V1.0A SOP-7
TB5806C 原邊反饋/內置BJT
 700 / ＜75 2.5W 40--70 5V0.5A SOP-7
TB5812A 原邊反饋/內置BJT 800 / ＜75 10W 40--70 5V 2.0A SOP-7
TB5812B 原邊反饋/內置BJT
 600 / ＜75 7.5W 40--70 5V1.5A SOP-7
TB6818 原邊反饋/內置MOS 650 2.6Ω ＜75 18W 40--70 12V1.5A SOP-8
TB6806S 原邊反饋/內置MOS
 600 12Ω ＜75 6W 40--70 5V1.0A SOP-8
TB6806SA 原邊反饋/內置MOS 600 4.5Ω ＜75 10W 40--70 5V 2.0A SOP-8
TB6806D 原邊反饋/內置MOS 600 4.5Ω ＜75 12W 40--70 12V1.0A DIP-8
TB6812 原邊反饋/內置MOS 650
 2.6Ω ＜75 12W 40--70 12V1.0A SOP-7
TB6810 原邊反饋/外置BJT 外置BJT / ＜75 10W 40--70 5V2A SOT23-5
TB6825 原邊反饋/外驅MOS
 外驅MOSFET
 / ＜75 20W 40--70 12V1.5A SOT23-6
TB3815 副邊反饋/內置MOS 650 4Ω ＜75 15W 65 12V1A DIP-8
TB3865 副邊反饋/外驅MOS 外驅MOSFET / ＜75 65W 65 12V5A SOT23-6
TB3890D 副邊反饋/外驅MOS 外驅MOSFET
 / ＜75 90W 65 12V5A DIP-8
TB3890S 副邊反饋/外驅MOS 外驅MOSFET / ＜75 90W 65 12V5A SOP-8
其它熱銷產品



TIM圖片20180724103147

8520

功能特性

●工作在非連續模式(DCM)的次級同步整流控制器

●內部集成高性能N溝道MOSFE

●超快速開管能力的驅動電路

●啟動及靜態工作電流

●高集成度、只需極少的外圍器件

●完善的保護電路(OVP/UVLO)

●空載輕載損耗

應用范圍

●適配器/充電器/ADSL調制解調器

●輔助電源電路

●其他小功率電源電路
