單C口的18W PD快充協議IC U7618B的特性

1.USB PD3.0 認證 TID：713
2.支持 USB Type -C 協議
- 配置為 DFP（Source）
- 廣播 3A/1.5A 電流
3.支持 USB Power Delivery（PD）3.0 協議
- 集成完整 PD3.0 分層通信協議
- PDO 電壓：5V，9V（U7618A）
- PDO 電壓：5V，9V，12V（U7618B）
- 輸出功率 18W
4.支持 Quick Charge 3.0/2.0 協議
5.支持華為 FCP/SCP 協議
6.支持三星 AFC 協議
7.支持 USB BC1.2 DCP
8.支持 Apple 2.4A 充電規范
9.集成 VBUS 通路低阻抗功率開關管
10.內置 VBUS Discharge 功能
11.支持線損補償功能
12.外圍極簡，無需額外的電阻電容
13.性
- 過壓/欠壓保護
- 過流保護
- 過溫保護
14.CC1/CC2/DP/DM 過壓保護
15.ESD 特性±4KV

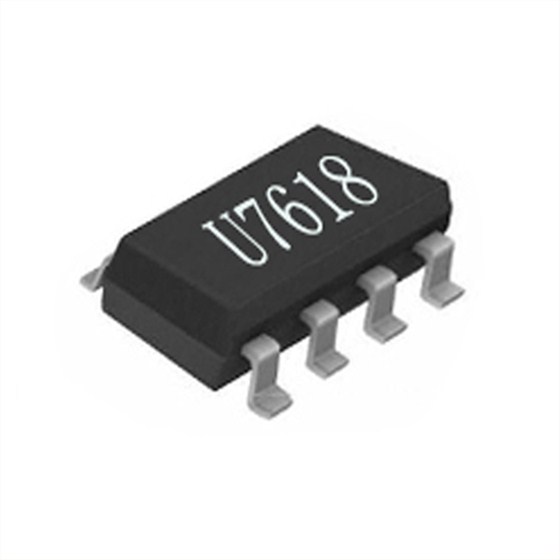

16.封裝: ESOP8

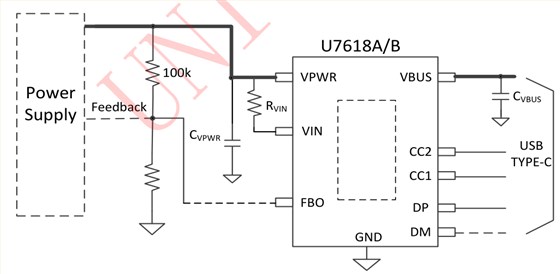

單C口的18W PD快充協議IC U7618B的應用簡圖
