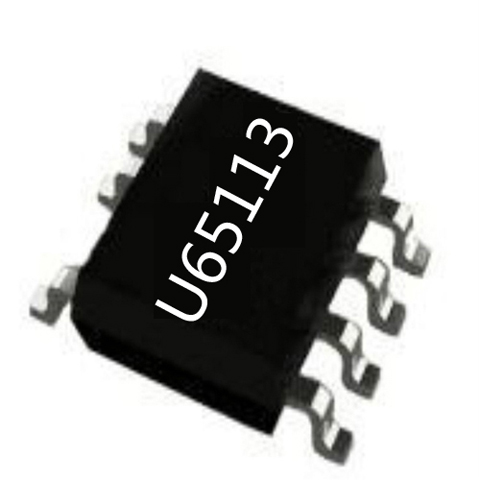

5W小功率電源管理芯片U65113是一款高性能、低成本的原邊控制功率開關，內置超高壓功率BTJ，谷底開通、原邊控制、系統效率高，多模式原邊控制方式，優異的動態響應，集成動態三極管驅動電路，可提供高精度恒壓和恒流輸出性能，尤其適合于小功率離線式充電器應用。

▲系統啟動

在芯片開始工作之前，電源管理芯片U65113僅消耗典型值為1.1uA 的啟動電流，超低啟動電流可以幫助增加啟動電阻阻值以達到降低待機功耗的目的。當 VDD 電壓超過開啟電壓 (典型值 10V)，芯片開始工作并且工作電流上升到 0.18mA (典型值)。之后VDD 電容持續為芯片供電直至輸出電壓建立后由輔助繞組為芯片供電。一旦芯片進入到超低頻工作模式中，工作電流便進一步降低到 0.14mA(典型值)，以幫助降低系統待機功耗。

▲原邊恒壓控制(PSR-CVM)

在原邊控制技術中，當原邊向副邊傳輸能量時，通過采樣與副邊繞組耦合的輔助繞組電壓，得到輸出電壓反饋信號。當恒壓采樣過程結束時，內部的采樣保持模塊記錄下反饋誤差并通過內部的誤差運算放大器將其放大。原邊恒壓控制模塊利用誤差運算放大器的輸出實現高精度的恒壓輸出。芯片內部恒壓輸出基準為高精度的 1.25V。在恒壓采樣過程中，電源?
