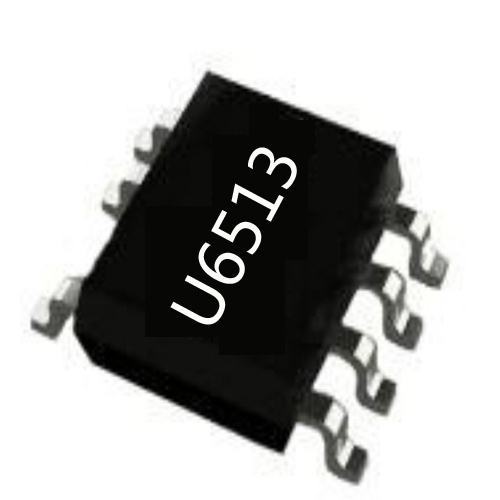

開關電源芯片U6513主要特點：

■ 內置超高壓功率 BTJ

■ 谷底開通、原邊控制、系統效率高

■ 多模式原邊控制方式

■ 優異的動態響應

■ 集成動態三極管驅動電路

■ 工作無異音

■ 優化的 EMI 性能

■ 恒流、恒壓調整率小于 ±5%

■ 超低待機功耗 <30mW

■ CV 模式可編程輸出線壓降補償

■ 內置完善的保護功能： n

● 輸出短路保護 (FB SLP)

● 逐周期限流保護（OCP)

● 前沿消隱 (LEB)

● 芯片過溫保護 (OTP)

● VDD 過壓、欠壓和箝位保護

● 輸出過壓保護功能 (FB OVP)

開關電源芯片U6513腳位分析：

■ 1 VDD 芯片供電腳。

■ 2、3 FB 系統反饋管腳。輔助繞組電壓經電阻分壓后送至 FB 管腳，用于CV 模式輸出電壓控制及 CC 模式輸出電流控制。

■ 4 CS 電流采樣輸入腳。

■ 5-6 C 內置功率三極管集電極。

■ 7 GND 芯片參考地。

蘋果的芯片為自己的產品量身定制成為其獨特的優勢。友恩開關電源芯片追求性?xún)r(jià)比和多用途，也逐漸走出了一條合適自己的路。
