耐壓值定義了芯片安全工作電壓上限，若輸入電壓超過該值（如動態波動或負載突變），可能引發擊穿或永久損壞，直接影響器件可靠性、性能表現及系統適配性。高耐壓芯片需更大厚度或更高電阻率的半導體材料，工藝制程要求更高。深圳銀聯寶科技的PD快充芯片U8722SP是一款集成 E-GaN 的高頻高性能準諧振模式交直流轉換功率開關，集成MOS耐壓700V，值得一試！

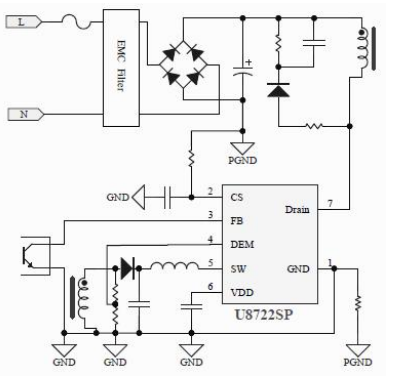

PD快充芯片U8722SP集成了高壓?jiǎn)?dòng)功能。如圖1所示，在啟動階段，U8722SP通過芯片DRAIN腳對VDD充電，當VDD電壓達到VVDD_ON( 典型值12V)時，高壓供電關閉。輸出建立后，芯片供電由輔助繞組提供。

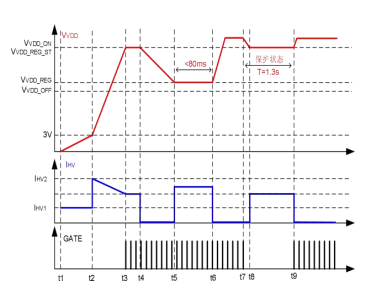

如圖2所示，在啟動過程中，當VDD低于3V時，高壓供電電路對VDD電容的充電電流為IHV1(典型值 0.3mA)，小電流充電，可以降低VDD引腳對地短路時的芯片功耗。當VDD電壓超過3V時，充電電流增加到IHV2 (典型值 3.4mA)，以縮短啟動時間，隨VDD電壓升高，充電電流逐漸減小。當VDD電壓降到VVDD_REG (典型值 9V)時，高壓供電電路再次開啟，以維持VDD電壓。但是，如果低鉗位供電狀態持續時間超過75ms，并且系統工作在非輕載模式時，芯片將觸發保護。當PD快充芯片U8722SP觸發保護狀態時，系統停止打驅動，高壓供電電路開啟，維持VDD電壓在VVDD_REG_ST(典型值 12V)。

PD快充芯片U8722SP采用峰值電流控制模式，可以自適應的工作在QR和降頻工作模式，從而實現全負載功率范圍內的效率優化。在滿載和重載工況下，系統工作在QR工作模式，可以大幅降低系統的開關損耗。U8722SP根據FB電壓值調節谷底個數，同時為了避免系統在臨界負載處的FB電壓波動導致谷底數跳變，產生噪音，采用了谷底鎖定工作模式在負載一定的情況下，導通谷底數穩定，系統無噪音。
