的電源芯片，找準的銀聯寶

來源：查看手機網址

掃一掃!

掃一掃!

瀏覽：- 發布日期：2020-01-16 15:35:13【大中小】

通過昨天那件事我明白一個道理，的事情吧，還是得交給的人來做，于是我不打算讓朋友幫我修洗衣機了，我在網上下了一個訂單，上門來維修，當我打開門的時候發現，又是他。
知道我當時有多尷尬嗎？我甚有一種不該有的內疚感，于是我又請他吃了一頓飯，又花了我300元，結果洗衣機還是沒有修好。
而且他上門的時候又把我家的門把手弄壞了，他說做人要有擔當一定要給我修好，我該怎么辦呀！
通過這件事情，在次給我上了一課，的事情從一開始就要找準的人來做，不然你會多走彎路，后還得不償失。
所以你在選擇電源芯片時，找準的銀聯寶科技。
銀聯寶科技的電源芯片U6116是一款高性能初級側調節（PSR）控制器，具有高精度CV / CC控制。如果SEL引腳短接GND，IC還可支持LED照明的準諧振（QR）降壓恒流拓?fù)?。其功能特點：
1.在CV模式下，U6116采用多?？刂?，采用AM（幅度調制）模式和（調頻）混合）FM模式，以提高系統效率和可靠性。
2.在CC模式下，IC使用PFM控制線路和負載CC補償。
3.可實現音頻無噪聲操作和優化的動態響應。內置電纜壓降補償（CDC）功能可提供出色的CV性能。
4.集成了欠壓鎖定（UVLO），VDD過壓保護（VDD OVP）的功能和保護 ），逐周期電流限制（OCP），短路保護（SLP），柵極鉗位和VDD鉗位。

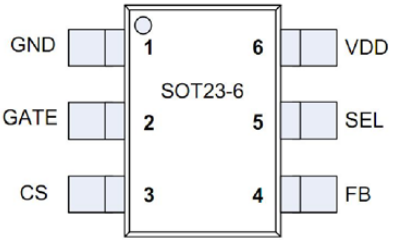

U6116的腳位圖

電源芯片U6116腳位分析：
1 GND IC的接地
2個外部MOSFET開關的柵極驅動器
3 CS電流檢測輸入引腳
4 FB系統反饋引腳，根據輔助繞組的反激電壓調節CV模式下的輸出電壓和CC模式下的輸出電流
5 SEL選擇降壓或反激配置。將此引腳懸空以用于反激式PSR控制，同時連接到GND以進行QR-Buck控制
6芯片的VDD電源引腳
電源芯片U6116就介紹到這里了，想要了解更多，找銀聯寶科技。的電源芯片，找準的銀聯寶
