U6119電源ic芯片
電動摩托/自行車控制器
高壓模擬/數字系統
工業控制系統
汽車消費類電子/控制器
工業控制系統全國服務熱線：13316805165
在恒壓輸出模式中，U6119電源ic芯片采用多模式工作方式，即調幅控制和調頻控制相結合，提高了系統的效率和可靠性。在恒流輸出模式中，芯片采用調頻控制方式，同時集成了輸入電壓和負載電壓的恒流補償。采用U6119電源ic芯片可以工作無異音，同時可保證優異的動態性能。利用集成的線損補償功能，在 DC 大電流輸出時可獲得高性能的恒壓輸出表現。
U6119電源ic芯片可應用在電動車、汽車等控制器系統中，能直接替代 LM317、LM7815 或電阻型降壓線性穩壓器，具有率，高集成度，高可靠性等特性，能大大降低整體控制器的溫度，使整個系統更可靠工作，降低生產成本。
U6119電源ic芯片集成有多種保護功能：VDD 欠壓保護 (UVLO)、VDD 過壓保護 (OVP)、逐周期限流保護 (OCP)、短路保護 (SLP) 和 VDD 箝位等。
U6119電源ic芯片主要特點：
集成高壓大功率 MOSFET，寬電壓輸入范圍20-200V
±3% 恒流、恒壓精度
待機功耗<30mW
多模式 PWM 控制方式
工作無異音
優化的動態響應
可調式線損補償
集成線電壓和負載電壓的恒流補償
集成完善的保護功能：
短路保護 (SLP)
過溫保護 (OTP)
逐周期限流保護 (OCP)
前沿消隱 (LEB)
管腳懸空保護
VDD 過欠壓保護和箝位保護
封裝形式 SOP-7

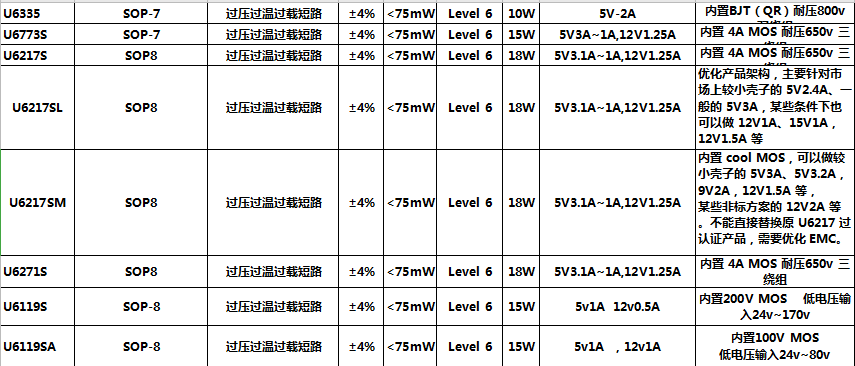

U6119S、U6119SA SOP7 封裝。
U6119電源ic芯片應用領域：電動摩托/自行車控制器
高壓模擬/數字系統
工業控制系統
汽車消費類電子/控制器
工業控制系統
電信電源系統
以太網 POE
逆變器系統
便攜式移動設備
U6119電源ic芯片的腳位參數：
1腳是VDD芯片供電腳。
2腳是EN短接GND，使能控制腳。
3腳是FB系統反饋管腳，用于 CV 模式輸出電壓控制及 CC 模式輸出電流控制。
4腳是CS電流采樣輸入腳。
5-6腳是HV內置功率MOSFET漏極。
7腳是GND芯片參考地。
技術團隊，溝通
有從事電源行業20年以上經驗的應用工程師團隊；
工程師擁有一線電源大廠從事研發電源方案經歷，曾服務冠德，茂碩，航嘉等公司；
研發部門由一批海歸博士和國內高校從事電源研發芯片資深研究人員組成；
多項電源方案應用性專利，創新技術
銀聯寶強大的研發團隊，積累了眾多一線電源應用方案經驗，研發成果榮獲多項電源方案應用性專利，可為企業定制性能更優的解決方案。
一線精良設備，精密檢測
銀聯寶擁有電子負載儀、 EMI測試設備、雷擊測試儀、ESD測試儀 AC電源、功率計、示波器、高低溫測試等精良設備，為電源方案設計提供品質保障。
精細化服務，貼心周到
銀聯寶提供電源DEMO設計整套方案，包括方案認證，EMI測試調機樣機測試承認，小批量產跟線服務，批量出廠后質量反饋跟蹤。為中小電源廠提供工廠管理工藝標準流程，根據需求開發優化的電源方案定制方案，并提供整套方案調試，符合安規要求。
