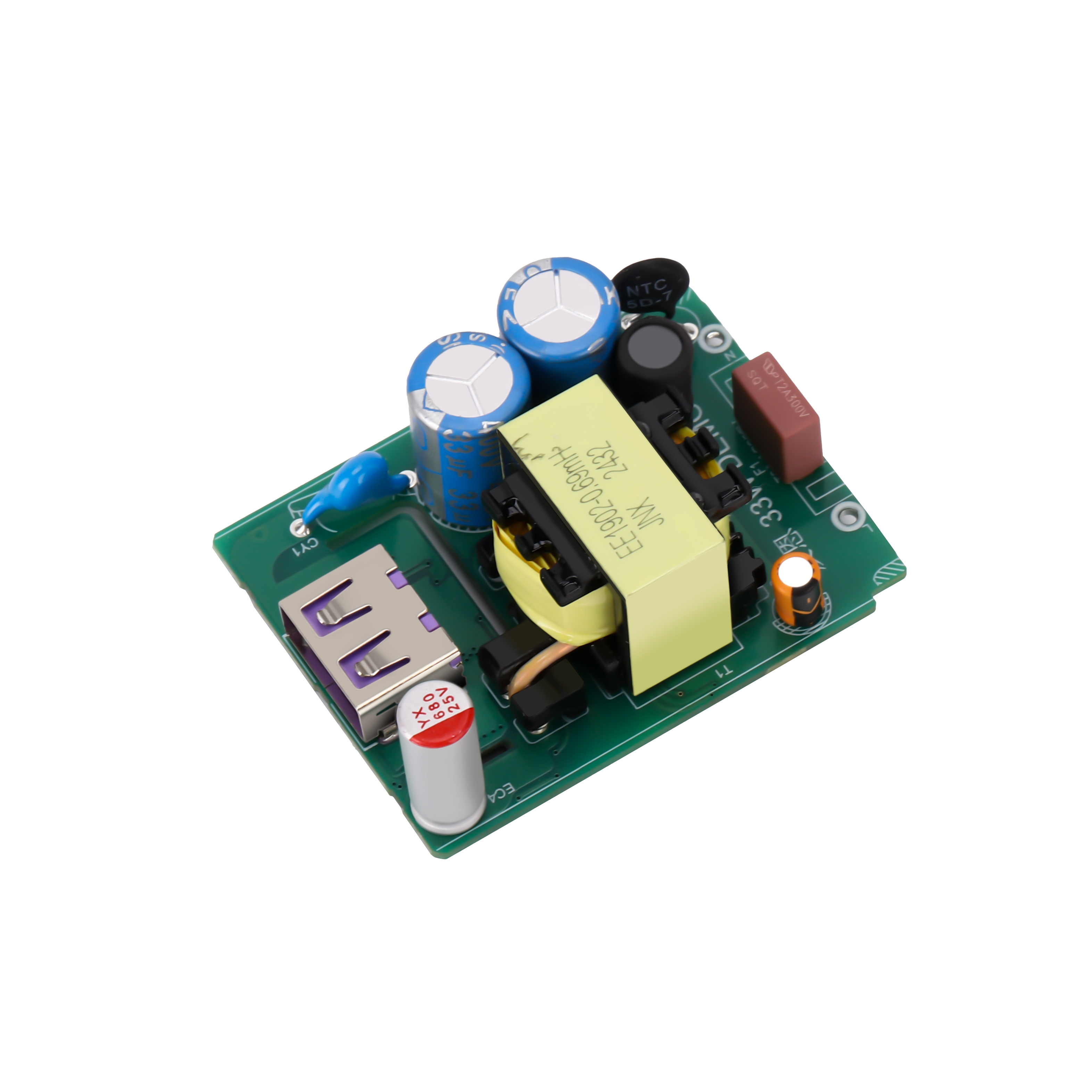

45W單壓單C氮化鎵電源方案推薦的主控芯片是來自深圳銀聯寶科技的氮化鎵電源芯片U8722EE，同步也是采用銀聯寶的同步整流芯片U7116W。為大家介紹下芯片的主要性能！

氮化鎵電源芯片U8722EE特性：

& 集成700V E-GaN

& 集成高壓啟動功能

& 超低啟動和工作電流，待機功耗<30mW

& 谷底鎖定模式，最高工作頻率兩檔可調(220kHz，130kHz)

& 集成EMI優化技術

& 驅動電流分檔配置

& 集成 Boost 供電電路

& 集成完備的保護功能：

VDD過壓/欠壓保護 (VDD OVP/UVLO)

輸出過壓保護 (OVP)

輸入欠壓保護 (BOP)

片內過熱保護 (OTP)

逐周期電流限制 (OCP)

異常過流保護 (AOCP)

短路保護 (SCP)

過載保護 (OLP)

過流保護 (SOCP)

前沿消隱 (LEB)

CS 管腳開路保護

& 封裝類型 ESOP-7

同步整流芯片U7116W是一款高頻率、高性能、CCM同步整流開關，可以在GaN系統中替代肖特基整流二極管以提高系統效率。特性如下：

& 內置 100V MOSFET

& 支持反激、有源鉗位反激拓?fù)?/span>

& 支持 DCM、QR 和 CCM 工作模式

& 集成 180V 高耐壓檢測電路和高壓供電電路，無需 VDD 輔助繞組供電

& 支持寬范圍輸出電壓應用，特別適用于支持QC、PD 等協議的快充領域

& 支持 High Side 和 Low Side 配置

& <30ns 開通和關斷延時

& 智能開通檢測功能防止誤開通

& 智能過零檢測功能

& 啟動前 Gate 智能鉗位

& 封裝類型 ASOP-6

同步整流芯片U7116W的快速關斷功能可以幫助功率器件獲得較低的電壓應力，可支持?jǐn)嗬m(xù)工作模式(DCM)、準諧振工作模式(QR) 及連續工作模式(CCM)。其內部集成有智能的開通檢測功能，可以有效防止反激電路中寄生參數振蕩引起的同步整流開關誤開通。氮化鎵電源芯片U8722EE的工作頻率最高可達 220kHz，可全范圍工作在準諧振模式。芯片集成峰值電流抖動功能和驅動電流可配置功能，可極大的優化系統EMI性能。芯片內置Boost供電電路，非常適用于寬輸出電壓的應用場景！
