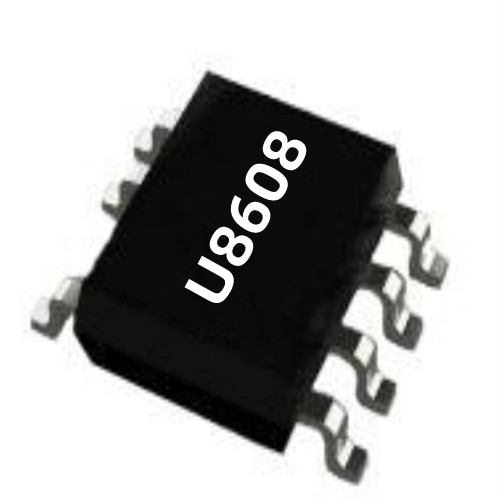

深圳銀聯寶氮化鎵快充芯片U8608具有多重故障保護機制，通過集成多維度安全防護，防止設備出現過充電、過放電、過電流等問題，在電子設備中構建起全方位的安全屏障，今天具體分析一下！

■輸入過欠壓保護 (Line OVP/BOP)

氮化鎵快充芯片U8608通過DRAIN管腳對母線電壓進行采樣，當母線電壓值小于Line BOP 保護閾值VBOP (典型值70Vac)時，芯片內部的Line BOP延遲計時使能，計時時間為TBOP_DELAY(典型值 80ms)，計時結束后觸發Line BOP保護。如果母線電壓超過LineBOP恢復閾值VBOP_RE(典型值77Vac)，芯片將重新啟動。當母線電壓值高于Line OVP保護閾值VOVP(典型值 305Vac)時，芯片內部的Line OVP延遲計時使能，計時時間為TOVP_DELAY(典型值10000周期)，計時結束后觸發Line OVP保護。如果母線電壓低于Line OVP恢復閾值VOVP_RE (典型值295Vac)，芯片將重新啟動。

■異常過流保護 (AOCP)

系統異常狀態下(如副邊整流管短路，變壓器繞組短路)，當功率開關的峰值電流達到AOCP的閾值VCS_AOCP (典型值-1.2V)時，系統進入AOCP保護模式，降低系統開關頻率，如果連續三個開關周期觸發AOCP狀態后，系統進入自動重啟保護模式保護模式。

■CS 開路保護

在氮化鎵快充芯片U8608的啟動瞬間和正常工作周期的開關管關斷階段，CS管腳流出檢測電流，若CS管腳電壓超過150mV，立即停止打驅動，當CS管腳電壓再次低于150mV時，芯片恢復開關動作。

■外置 OTP 保護

氮化鎵快充芯片U8608集成外置NTC功能，NTC引腳外接NTC電阻，通過內部上拉電流源上拉，檢測NTC引腳電壓，當判定NTC管腳電壓小于VOTP時，觸發過溫保護功能。過溫保護設置0.1V的遲滯區間。

■片內過熱保護 (OTP)

當芯片結溫超過TSD (典型值155℃) 時，芯片停止工作，進入過熱保護。當芯片溫度下降至 TRC (典型值135℃)，芯片重新啟動。

■自動重啟保護

一旦檢測到故障，包含VDD過壓保護、過溫保護、輸入過欠壓保護、輸出過壓保護、異常過流保護等，氮化鎵快充芯片U8608立即停止開關動作并進入計時狀態，同時VDD電壓被高壓供電電路鉗位到VVDD_REG_ST(典型值12V)，經過TRECOVERY(典型值1.3s) 時間后如果故障仍然存在，那么系統將繼續重復一個計時動作，如果故障狀態消失，系統將重新啟動。

氮化鎵快充芯片U8608低功耗設計，結合動態電源管理，在保障性能的同時降低能耗，減少電池循環損耗，有效推動電子設備向更安全、更智能的方向發展！
