深圳銀聯寶電源芯片的特點包括高集成度、高效能、低待機功耗、多重保護功能等，適用于小型電子設備、便攜式設備等應用場景。選擇合適的電源芯片需要根據具體的應用需求和設計要求來決定，如果您正在尋找一顆小功率高性能、低成本的原邊控制功率開關芯片，試試銀聯寶6W小功率電源芯片U6215A！

小功率電源芯片U6215A主要特性：

& 內置超高壓功率 BTJ

& 谷底開通、原邊控制、系統效率高

& 多模式原邊控制方式

& 優異的動態響應

& 集成動態三極管驅動電路

& 工作無異音

& 優化的 EMI 性能

& 恒流、恒壓調整率小于 ±5%

& 超低待機功耗 <70mW

& CV 模式可編程輸出線壓降補償

& 內置完善的保護功能：

輸出短路保護 (FB SLP)

逐周期限流保護（OCP)

前沿消隱 (LEB)

芯片過熱保護 (OTP)

VDD 過壓、欠壓和箝位保護

輸出過壓保護功能 (FB OVP)

& SOP-7 封裝

小功率電源芯片U6215A可替換昂寶OB2513X和德普DP2525、DP180X等常見料號，具體腳位如下：

1 VDD 芯片供電腳。

2/3 FB 系統反饋管腳。輔助繞組電壓經電阻分壓后送至FB管腳，用于CV模式輸出電壓控制及CC模式輸出電流控制。

4 CS 電流采樣輸入腳。

5-6 C 內置功率三極管集電極。

7 GND 芯片參考地。

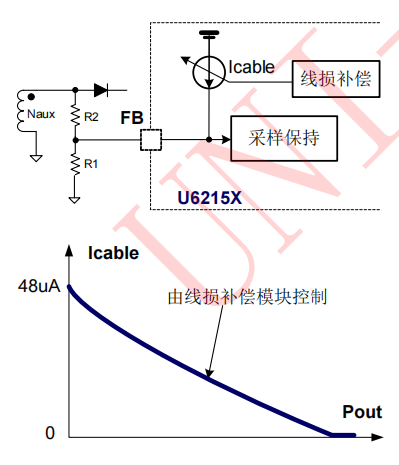

在手機充電器的應用中，電池與充電器之間一般會通過一定長度的電纜相連，由此也將導致輸送到電池端的電壓產生一定的電壓降。如圖所示，在小功率電源芯片U6215A內部存在由線損補償模塊控制的可調式電流源流出到與FB管腳相連的分壓電阻上并產生一定的電壓偏置信號。此電流正比于開關周期，而反比與輸出功率，所以在電纜上的電壓降可以被補償?shù)?。隨著負載功率的降低，在FB上的偏置電壓將被提高。通過調節分壓電阻R1和R2的阻值可以調節實際補償量的大小。最大的線損補電壓與輸出電壓基準的比例為：

比如：R1=2KΩ 、R2=16KΩ ，則：
