手機充電時是否能正常接打電話呢？按技術標準規定以及企業規范的控制，手機與充電器配合使用時應該是安全的，正常情況下充電時接打電話沒有問題。但市場上的劣質充電器無法滿足安全要求，容易出現軟擊穿等危險。所以提醒消費者，不能一味追求低價，要認準充電器上的安全標識。如果有深圳銀聯寶科技充電器芯片SF6771的加持，安全更勝一籌！

深圳銀聯寶科技的充電器芯片SF6771是高性能、高集成、 準諧振 QR (Quasi Resonant) 模式、原邊反饋 (PSR, Primary Side Regulation)控制器，適用于小功率場合。芯片提供高精度恒壓恒流(CV/CC)控制，使之適合于充電器/適配器領域。集成了諸多保護功能，包括 VDD 欠壓保護，VDD 過壓保護，輸出過壓/短路保護，軟啟動，逐周期過流保護，管腳浮空保護，VDD 和 GATE 最高電壓鉗位，等等。

充電器芯片SF6771采用專利的 super-QR/PSRTM 控制，結合了原邊反饋和準諧振控制，可以實現高效率和優異的EMI 性能。在小功率場合，芯片能夠滿足六級能效標準。芯片集成線損補償，從而實現了優異的 CV 性能。芯片還集成軟啟動以減小啟動時的電流應力。

充電器芯片SF6771的啟動電流很小，典型值只有 2uA 左右，所以可以使用較大的啟動電阻以降低系統待機功耗。SF6771 典型工作電流只有 1mA，小的工作電流可以提高高效率并且減少 VDD 電容要求。當 SF6771進入低頻 PFM 模式時，芯片工作電流會降至0.5mA，從而降低了系統待機功耗

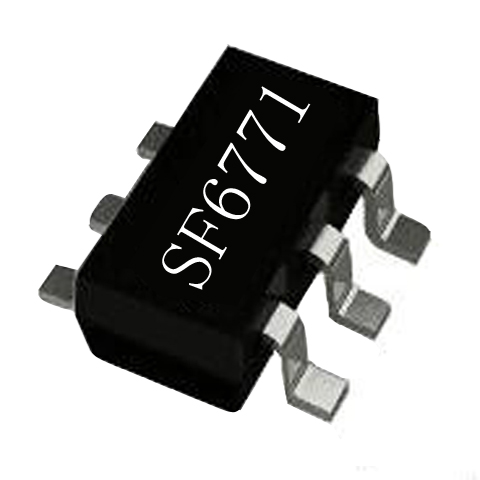

充電器芯片SF6771 提供 SOT23-6 封裝形式，管腳如下：

1 GND P 芯片地。

2 GATE O 外部 MOS 驅動腳。

3 CS I 電流檢測腳。

4 CC O 恒流 CC 環路補償腳，此腳外結一個對 GND 的電容實現恒流 CC 控制。

5 FB I 系統反饋腳，檢測輔助繞組電壓。通過此腳電壓實現對輸出的恒壓 CV 和恒流 CC 控制。

6 VDD P 芯片電源。

至于“充電時會產生強大電流”的傳言并不屬實。在手機充電器領域，電池在線端，因此導致了隨負載變化的線端壓降損失。充電器芯片SF6771內置專利的線損補償，使得系統在恒壓模式下線端能夠輸出恒定電壓。手機接通一瞬間發射功率會變大，但對電氣安全無特殊影響，可放心使用！
