目前來看，全球智能手機市場已經度過了快速增長的階段，消費者換機周期越來越長，設備創新趨同，智能手機翻新市場的出現更加成熟，打擊了對中低端產品的需求，但高端市場仍有所增長。事實證明了品質精良的好產品，永遠是市場的寵兒。就像開關電源芯片U6206DC可滿足設計效率及可靠性要求，簡化了隔離電源設計，具有內置綠色和突發模式控制，可實現輕載和零載，上市即受歡迎！

開關電源芯片U6206DC主要特征：

* 一般初級側恒流（CC）控制支持DCM和CCM操作

* ±5% CC調控，±1% CV調控與快速動態響應

*  CC算法補償線路變化和變壓器電感容差

* 待機功耗<75mW

* 電流模式控制

* 固定65KHz開關頻率

* 綠色省電模式工作，優化的環路控制

* 啟動和工作電流

* 集成內部斜率補償?shù)碾娏髂Ｊ娇刂?/span>

* 集成線電壓和電感量補償?shù)暮懔骷夹g(shù)

* 集成自恢復模式的保護功能：VDD 欠壓保護（UVLO）、VDD 過壓保護 （OVP）、過熱保護（OTP）、逐周期電流限制、過載保護（OLP）、短路保護（SCP）、前沿消隱（LEB）

開關電源芯片U6206DC采用DIP-7封裝形式，腳位名稱如下：

1 SEL降壓型或反激型拓?fù)渑渲霉苣_。SEL 懸空，反激原邊控制；SEL 短接至 GND，準諧振降壓型控制。

2 VDD 芯片供電管腳。

3 FB系統反饋管腳。輔助繞組電壓經電阻分壓后送至FB管腳，用于CV模式輸出電壓控制及CC模式輸出電流控制。

4 CS 電流采樣輸入腳。

5、6 DRAIN 內置功率 MOSFET 漏極。

7 GND 芯片參考地。

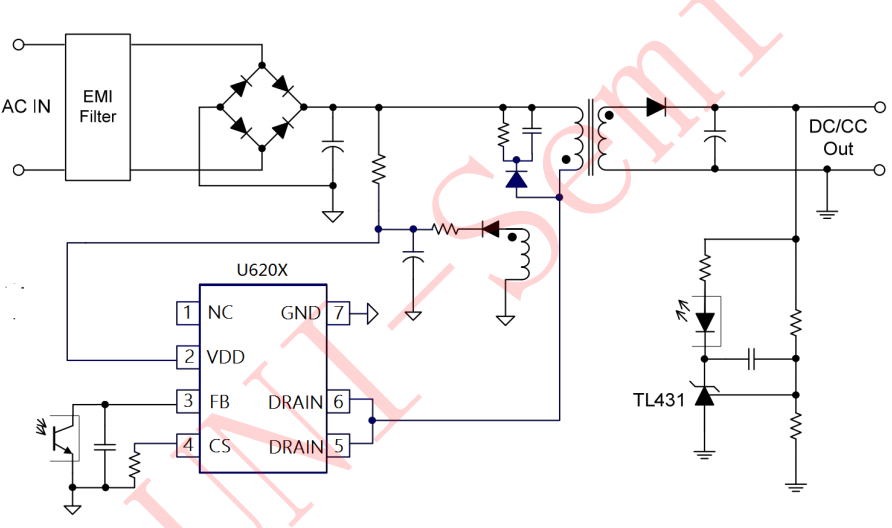

開關電源芯片U6206DC支持DCM和CCM的原邊恒流、副邊恒壓控制，適用于離線反激式轉換器應用：

1、CCM連續導通模式：在一個開關周期內，電感電流從不會到0。通俗來講就是電感“從不復位”，意味著在開關周期內電感磁通量從不為0，功率管閉合后，電感中還有電流流過。

2、DCM非連續導通模式或者叫斷續導通模式：在一個開關周期內，電感電流總會會到0。通俗來講就是電感被“適當復位”，功率管閉合后，電感中電流為0。

開關電源芯片U6206DC在90~264Vac推薦輸出24W，在175-264Vac推薦輸出30W，環保節能，高效低耗，動力充足！
