隨著內置功能越來越多，越來越智能的電子設備在更具吸引力的同時也更加耗電。近年來，隨著創新應用、新興技術和新電池化學成分的出現，電子設備電源管理的需求不斷發展，引領著解決方案變得更小巧便宜，同時也推動著電源管理芯片朝更小更高功率密度的方向發展。深圳銀聯寶電源管理芯片U93135就是手機充電器、AC/DC 電源適配器應用領域一個經濟實惠的選擇！

在芯片開始工作之前，電源管理芯片U93135僅消耗典型值為1.1uA的啟動電流，超低啟動電流可以幫助增加啟動電阻阻值以達到降低待機功耗的目的。當VDD電壓超過開啟電壓(典型值 10V)，U93135開始工作并且芯片工作電流上升到0.18mA (典型值)。之后VDD電容持續為芯片供電直至輸出電壓建立后由輔助繞組為芯片供電。一旦芯片進入到超低頻工作模式中，U93135的工作電流便進一步降低到0.14mA (典型值)，以幫助降低系統待機功耗。

在原邊控制技術中，當原邊向副邊傳輸能量時，通過采樣與副邊繞組耦合的輔助繞組電壓，得到輸出電壓反饋信號。電源管理芯片U93135內部的電壓采樣、消磁檢測和諧振谷底觸發的關鍵波形。當恒壓采樣過程結束時，內部的采樣保持模塊記錄下反饋誤差并通過內部的誤差運算放大器將其放大。原邊恒壓控制模塊利用誤差運算放大器的輸出實現高精度恒壓的輸出。芯片內部恒壓輸出基準為高精度的1.25V。

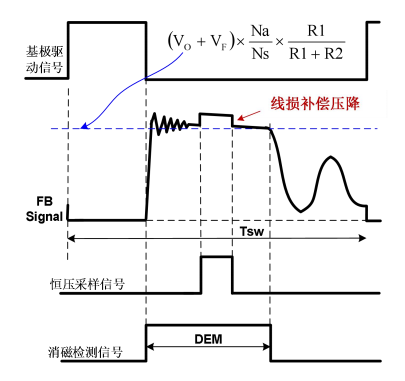

在恒壓采樣過程中，電源管理芯片U93135內部有一可變電流源從FB管腳流出用作線損補償，如圖所示，由此將在FB波形上產生一個電壓階梯。下圖也展示了消磁過程中FB電壓平臺的量化關系：

其中：Vo和VF分別為輸出電壓和副邊續流二極管導通電壓；R1和R2為由輔助繞組連接到FB管腳的分壓電阻；Ns和Na分別為副邊繞組和輔助繞組匝數在重載模式下，模式識別模塊將根據誤差運算放大器的輸出自動控制進入恒流模式中。
