反激式充電器和適配器的同步整流芯片U7710SG是一種開關電源的同步整流電路，它集成了N通道MOSFET和驅動電路，用于DCM、QR的同步整流。同步整流能有效降低二次側整流的功耗，提供高性能的解決方案。U7710SG 通過對MOSFET SW-to-GND 電壓的檢測，可以用較少的外部元件輸出理想的驅動信號?？蔀?/span>5V輸出電壓應用提供高性能解決方案。

同步整流芯片U7710SG特性：

▲支持 DCM、QR 控制應用

▲集成同步整流 MOSFET

▲最大工作頻率 100kHz

▲30ns 的快速關斷總延時

▲兼容能源之星

▲50uA 的低靜態電流

▲SOP8 封裝

同步整流芯片U7710SG支持在DCM和準諧振拓撲中運行。在DCM或準諧振拓撲中工作，控制電路以正向模式控制柵極，當MOSFET電流相當?shù)蜁r，控制電路將關閉柵極。當Vcc低于UVLO閾值時，部件處于休眠狀態，內部N-MOS將被關閉。當同步MOSFET導電時，電流將流過它的體二極管，在體二極管上產生一個負的Vds。因為這個體二極管的電壓降比控制電路(-200mV)的打開閾值要小得多，而控制電路(-200mV)隨后會打開N-MOS。

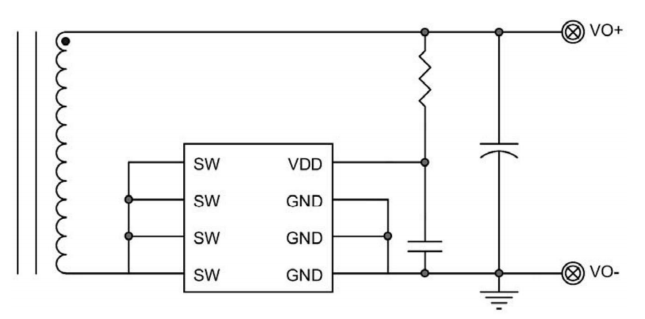

同步整流芯片U7710SG引腳描述：

1、2、3 GND 芯片地，內置同步整流管源極

4 VDD 芯片電源輸入

5、6、7、8 SW 內置同步整流管漏極

當Vds升高觸發關斷閾值(-20mV)時，控制電路將N-MOS門電壓在延時約30nS后拉低，同步N-MOS關斷后加1.7uS消隱時間，避免因振鈴引起誤觸發。同步整流芯片U7710SG控制電路包含消隱功能。當關斷MOSFET時，確保關斷狀態至少持續約1.7us左右。
