相比于傳統的工作在斷續模式下的恒流控制的反激電路，開關電源芯片U6201采用了一種更加通用的原邊恒流控制技術，可以同時支持變壓器在斷續模式和連續模式下工作。

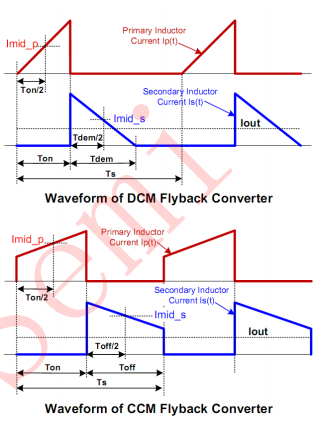

上圖分別為反激電路工作在斷續模式和連續模式下的關鍵波形。開關電源芯片U6201通過計算在每個開關周期里副邊電感電流或者原邊電感電流的平均值以實現對平均輸出電流的控制：

其中：

Is(t)---副邊電感實時電流、輸出二極管實時電流。

Ip(t)---原邊電感實時電流。

N---變壓器原邊與副邊繞組匝比。

開關電源芯片U6201是一款采用電流模式控制的反激電源PWM控制器，適用于電機驅動電源、適配器和充電器等場合。芯片內集成有通用的原邊恒流控制技術，可支持?jǐn)嗬m(xù)模式和連續模式工作，適用于恒流輸出的隔離型電源應用中。

開關電源芯片U6201引腳說明：

1 GND 芯片參考地

2 FB反饋輸入管腳。閉環控制時連接于光電耦合器相連，此腳位電壓決定了PWM驅動信號的占空比和CS管腳的關斷電壓

3 SEL功能復用管腳。橫流恒壓輸出應用時，推薦連接典型值為10-47nF電容到GND管腳；恒壓輸出應用時，此管腳懸空。

4 CS 電流采樣輸入管腳。

5 VDD 芯片供電管腳。

6 GATE 圖騰驅動電路管腳，連接外部MOSFET。

開關電源芯片U6201通過識別啟動之初SEL管腳的阻抗來決定工作在何種模式下。當SEL管腳連接電容時（10-47nF），工作在恒流恒壓輸出模式下；當SEL管腳懸空時，芯片工作在恒壓輸出模式下。U6201內部具有高精度65kHz開關頻率振蕩器，且?guī)в卸额l功能可優化EMI性能。芯片采用綠色節能模式和打嗝模式工作，對于小于40W的應用可以保證小于75mW的待機功耗。
