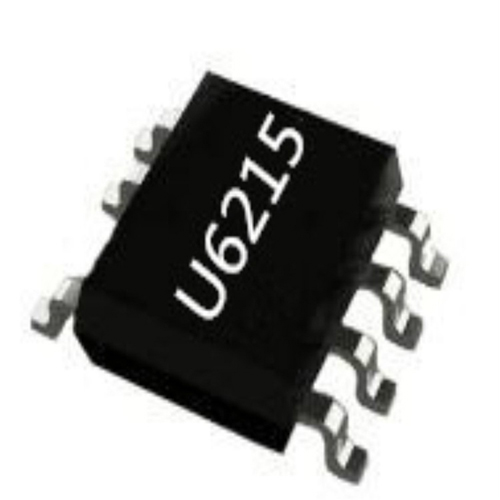

正在為德普微DP2525缺貨發愁的小伙伴們，是不是忘記了深圳銀聯寶的開關電源芯片U6215？開關電源芯片U6215是四周出管腳的貼片型封裝，按照逆時針方向順序遞增管腳號。在無需改版的情況下，只需做輕微調整或是腳位短路即可，便可實現PIN對PIN腳，精簡外圍，節約成本。

德普微DP2525A/B/C/D/E/F 有分為6個檔位，銀聯寶與之對應的型號是開關電源芯片U6215A/B/C。腳位如下：

1 VDD表示器件的意思，即器件內部的工作電壓(接電源)，這里是電源引腳。

2 FB 表示是電壓反饋的意思，這里是系統反饋和準諧振檢測引腳。

3 NC表示是芯片中NC引腳沒有任何用途，只是限于封裝形式，該引腳存在。這里是無連接。

4 CS 表示是由控制芯片發出的選擇輸出對象的信號，就相當于選中信號的目的地。這里是電流檢測輸入引腳。

5-6 C內部電源BJT集電極引腳。

7 GND表示是公共端的意思，也可以說是地，但這個地并不是真正意義上的地。是出于應用而假設的一個地，對于電源來說，它就是一個電源的負極。它與大地是不同的。有時候需要將它與大地連接，有時候也不需要，視具體情況而定。這里是接地引腳。

開關電源芯片U6215常應用于低成本電源方案，選用原邊反饋方法，無需光耦和其它相關操控器材就能完成準確的恒壓和恒流操控，而且芯片集成原邊電感補償電路，保證其在交流輸入電壓和原邊電感在一定的范圍內動搖時，也能完成準確的恒流電流輸出，因此U6215集成輸出線電阻補償，能夠進步輸出電壓的準確度，這些內置功能使芯片完成高效的操控與瞬態呼應，待機功耗<75mW。

開關電源芯片U6215體積小、重量輕、效率高，應用計劃達到了全球節能規范。安全環保，很強的成本控制優勢。有計劃可來電詳談！
