手機充電器電源ic U6773H在恒壓輸出模式中，采用多模式工作方式，即調幅控制 (AM) 和調頻控制 (FM) 相結合，提高了系統的效率和可靠性。在恒流輸出模式中，芯片利用恒流環實現準諧振控制。采用 U6773H可以工作無異音，同時可保證優異的動態性能。利用集成的線損補償功能，可獲得高性能的恒壓輸出表現。

手機充電器電源ic U6773H主要特點：

& 集成 650V MOSFET

& 高效率準諧振工作模式

& ±5% 恒流、恒壓精度

& 待機功耗 <70mW

& 多模式原邊控制方式

& 工作無異音

& 優化的動態響應

& 可調式線損補償

& 集成線電壓和負載電壓的恒流補償

& 集成完善的保護功能：

短路保護 (SLP)

FB 短路保護

過溫保護 (OTP)

逐周期限流保護 (OCP)

前沿消隱 (LEB)

管腳懸空保護

VDD 過欠壓保護和箝位保護

& 封裝形式 SOP-7/DIP-7

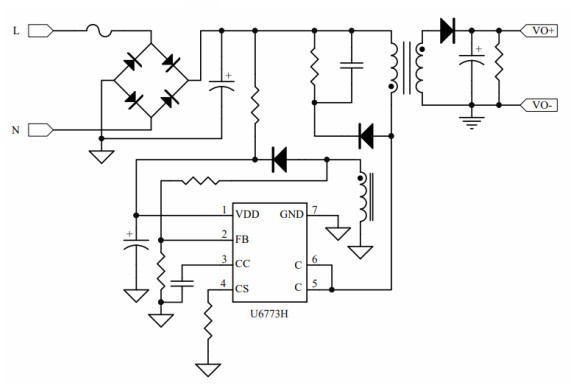

手機充電器電源ic U6773H管腳名稱：

1 VDD P 芯片供電管腳

2 FB I系統反饋管腳。輔助繞組電壓經電阻分壓后送至 FB 管腳，用于 CV模式輸出電壓控制及 CC 模式輸出電流控制。

3 CC I 恒流控制功能管腳，需在 CC 與 GND 之間連接電容。

4 CS I 電流采樣輸入管腳。

5,6 Drain I 內部功率管的漏極。

7 GND P 芯片參考地。

在手機充電器的應用中，電池與充電器之間一般會通過一定長度的電纜相連，由此也將導致輸送到電池端的電壓產生一定的電壓降。手機充電器電源ic U6773H內部存在由線損補償模塊控制的可調式電流源流出到與FB管腳相連的分壓電阻上并產生一定的電壓偏置信號。此電流正比于開關周期，而反比于輸出功率，所以在電纜上的電壓降可以被補償?shù)?。隨著負載功率的降低，在FB上的偏置電壓將逐漸提高。通過調節分壓電阻的阻值可以調節實際補償量的大小。
