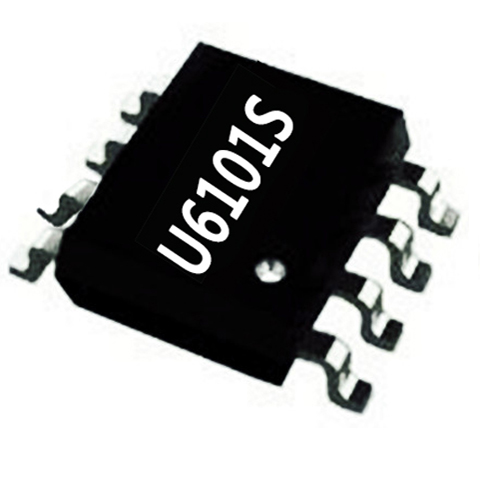

U6101開關電源芯片選型參考5V-12A~1A、12V-5A~1A，外推MOS，適用于“12V 5A”的充電器。獨有的封裝腳位U6101S封裝SOP-8、U6101D封裝 DIP-8，可兼容多種啟動供電模式。

U6101開關電源芯片的特性：

1、支持DCM和CCM的原邊恒流、副邊恒壓控制

SEL懸空：副邊恒壓，輸出過載重啟

SEL接電容：副邊恒壓&原邊恒流，輸出過載限流降壓

2、±1%恒壓精度，±4%恒流精度

3、待機功耗＜70mW

4、滿載固定65KHz開關頻率，輕載Burst Mode

5、綠色省電模式工作，優化的環路控制

6、越低啟動和工作電流

7、集成抖頻功能優化EMI

8、集成線電壓，電感恒流補償持術

9、VDD欠壓保護（UVLO)\VDD過壓保護（OVP)過熱保護（OTP)\逐周期電流限制過載保護（OLP)、前沿消隱（LEB)、CS管腳開路保護

U6101開關電源芯片具有六級能效專利EMI優化，高集成度高性價比。帶混洗的PWM開關頻率被固定到65 khz，并被調整到緊密范圍。集成電路內置綠色和突發模式控制輕負載和零負載，可實現小于75mW的待機功率。U6101D開關電源芯片集成了欠壓閉鎖( UVLO )、VDD過壓保護( VDD OVP )、逐周期限流( OCP )、短負載保護( SLP )、過載保護( OLP )、片上熱關斷( OTP )、軟啟動、VDD箝位等功能和保護。

U6101開關電源芯片是外驅副邊內置恒流芯片，高效率、外圍簡單，適用于 85-265V 輸入的恒壓恒流開關電源芯片。認證可做到90W，不認證做非標的可以做150W，比正激的開關電源芯片要省元件、節約成本！
