U6217電源IC——昂寶OB2530/OB2576的最佳替代料

返回列表 來源: 查看手機網址
掃一掃!U6217電源IC——昂寶OB2530/OB2576的最佳替代料掃一掃!
瀏覽:- 發布日期:2022-03-28 14:30:30【

U6217 電源IC電源設計影響功率的三個指標效率、尺寸和散熱性方面來看,都極有優勢。同時還與昂寶OB2530TCPOB2576TCP這兩顆電源IC腳位兼容,可替代,成本還低,一定要了解下!

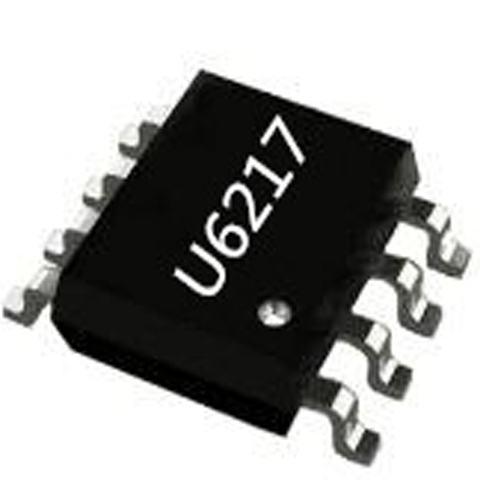

U6217

U6217 電源IC主要特點:

& 集成 650V MOSFET

& ±4% 恒流、恒壓精度

& 待機功耗<70mW

& 多模式原邊控制方式

& 工作無異音

& 優化的動態響應

& 可調式線損補償

& 集成線電壓和負載電壓的恒流補償

& 集成完善的保護功能:

短路保護 (SLP)

過溫保護 (OTP)

逐周期限流保護 (OCP)

前沿消隱 (LEB)

管腳懸空保護

VDD 過欠壓保護和箝位保護

封裝形式 SOP-8

U6217 電源IC腳位功能描述:

1 VDD 芯片供電腳。

2 GND 芯片參考地。

3 FB系統反饋管腳。輔助繞組電壓經電阻分壓后送至 FB 管腳,用于CV 模式輸出電壓控制及 CC 模式輸出電流控制。

4 CS 電流采樣輸入腳。

5、6、7、8 DRAIN 內置功率 MOSFET 漏極。

U6217 電源IC內置650V高壓MOSFET(內置2.6歐最大);處于開關工作模式,只適用于DCMQR工作模式的開關電源系統。當芯片檢測到VDET<-400mV,控制器驅動功率MOSFET開啟;當芯片檢測到功率MOSFET流過的電流降低到閾值-10mV時,控制器驅動功率MOSFET關閉。該芯片提供了極為全面的輔助功能,包含輸出欠壓保護、輸出過壓鉗位和輸出欠壓提醒等功能。內置高壓啟動電路可支持系統輸出電壓低至2V時,U6217電源IC 仍能正常工作。
