X放電功能是一種高效的電力管理系統，能夠在短時間內釋放大量電流，從而提高電路的響應速度和穩定性。這種功能特別適用于需要快速反應的場景，如高頻率開關電源、脈沖電源等。相比傳統的放電方式，X放電功能具有更高的效率和更低的能量損耗，極大地提升了電源系統的整體性能。充電器芯片U7576是在原U7575的基礎上新增了X放電功能，以及輸入欠壓保護（BOP）功能！

充電器芯片U7576是一款針對離線式反激變換器的高性能電流模式PWM控制器。芯片集成有高壓啟動電路，可以獲得快速啟動和超低待機的性能。芯片內集成有通用的原邊恒流控制技術，可支持斷續模式和連續模式工作，無需額外的恒流環，適用于有恒流需求的隔離型電源應用。此外還集成了輸出欠壓(BOP)與輸入掉電、X電容放電功能，解決了X電容放電電阻引起的待機損耗問題。

充電器芯片U7576封裝類型SOP-8，引腳說明如下：

1 SEL I 功能復用管腳。恒流恒壓輸出應用時，推薦連接典型值為10-47nF電容到GND管腳；恒壓輸出應用時，此管腳懸空。

2 FB I 反饋輸入管腳。閉環控制時連接于光電耦合器相連，此腳位電壓決定了PWM驅動信號的占空比和CS管腳的關斷電壓。

3 CS I 電流采樣輸入管腳、輸出OVP檢測復用管腳及輸出短路保護檢測管腳。

4 GND P 芯片參考地。

5 GATE O 圖騰驅動電路管腳，連接外部MOSFET。

6 VDD P 芯片供電管腳。

7 NC - 非功能管腳使用中懸空。

8 HV P 高壓啟動管腳， 同時具備輸入欠壓保護和X電容放電功能。

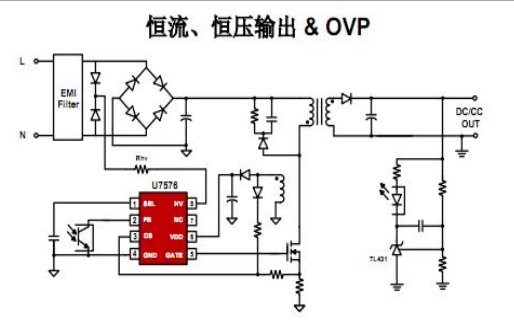

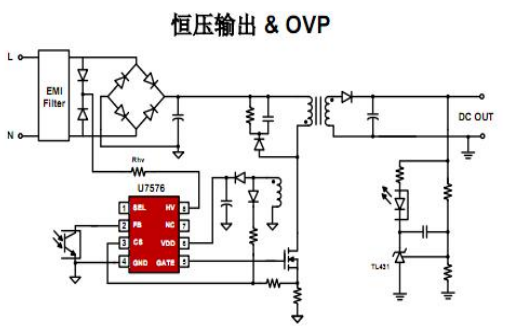

芯片通過識別啟動之初SEL管腳的阻抗來決定工作在何種模式下。當SEL管腳連接電容時，充電器芯片U7576工作在恒流恒壓輸出模式下；當SEL管腳懸空時，芯片工作在恒壓輸出模式下。由于集成有針對線電壓和電感量的補償，U7576可以保證±5%的恒流精度；恒壓輸出控制與傳統PWM控制器相同，通過副邊閉環實現±1%的恒壓精度且?guī)в休^好動態響應功能！
