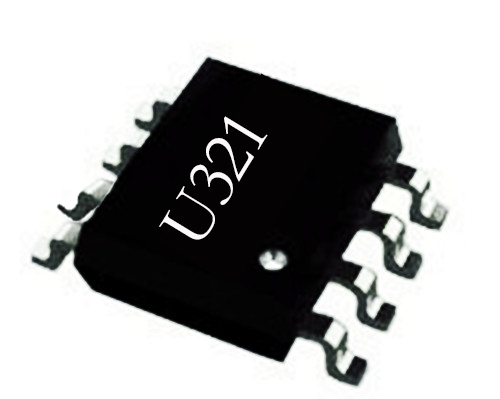

U321電源ic是一款集成高壓啟動和供電功能的多模式PWM 控制器。該系列產品支持離線式非隔離降壓和升降壓型拓撲電路，適用于小家電電源和線性電源替代等場所。同時，U321具有輸出精度高和外圍成本低的特點。

■超低靜態工作電流

U321電源ic的靜態工作電流典型值為200uA。如此低的工作電流降低了對于VDD 電容大小的要求，同時也可以提高系統效率。

■高壓啟動電路和超低待機功耗 （<50mW）

U321電源ic內置有一個650V高壓啟動單元。在開機過程中該啟動單元開始工作，從 HV 端取電并通過高壓電流源對VDD 電容進行充電，如“功能模塊” 中所述。當 VDD 電壓上升至VDD_ON(典型7.5V)時， 芯片開始工作且芯片工作電流增加至約0.8mA。在穩態工作時，芯片通過反饋二極管由輸出進行供電，同時借助高壓啟動電路，系統待機功耗可以低至 50mW 以下。

■逐周期峰值電流限制和前沿消隱

U321電源ic內置的峰值電流檢測閾值具有隨系統工作頻率變化而變化的特點，并通過CS管腳實現對電感峰值電流的調制。當CS管腳采樣到的電壓超過該閾值時，功率MOSFET 立即關斷直至下一開關周期開始。同時芯片內置有前沿消隱電路（消隱時間約 300ns），消隱期間內部的逐周期峰值電流比較器將被屏蔽而不能關閉MOSFET。

■多模式 PWM 控制

為滿足系統平均效率和空載待機方面的嚴格要求，U321電源ic采用了調幅控制（AM）和調頻控制（FM）相結合的工作模式，滿載情況下系統工作于調頻模式（FM）；重載至輕載階段系統同時工作于調頻和調幅模式（FM+AM）中,以達到良好的調整率和較高的系統效率；當工作于空載附近時，系統將重新進入調頻模式以降低待機損耗。通過這種方式，可以將系統待機功耗降至50mW以下。

■軟啟動

U321電源ic內集成有4ms（典型值）的軟啟動電路，在芯片啟動過程中系統開關頻率逐漸增加，而且每次系統的重新啟動都會伴隨著一次軟啟動過程。U321集成有完備的帶自恢復功能的保護功能：VDD欠壓保護、逐周期電流限制、輸出過壓保護、過熱保護、過載保護和VDD過壓保護等。
