智慧應用優選原邊25W開關電源芯片SF6771

返回列表 來源: 查看手機網址
掃一掃!智慧應用優選原邊25W開關電源芯片SF6771掃一掃!
瀏覽:- 發布日期:2022-07-12 11:48:06【

原邊25W開關電源芯片SF6771是高性能、高集成、 準諧振 QR (Quasi Resonant) 模式、原邊反饋控制器,適用于小功率場合。推薦全電壓最大功率30W,工作頻率40-120K,封裝SOT23-6。芯片提供高精度恒壓恒流(CV/CC)控制,使之適合于充電器/適配器領域。

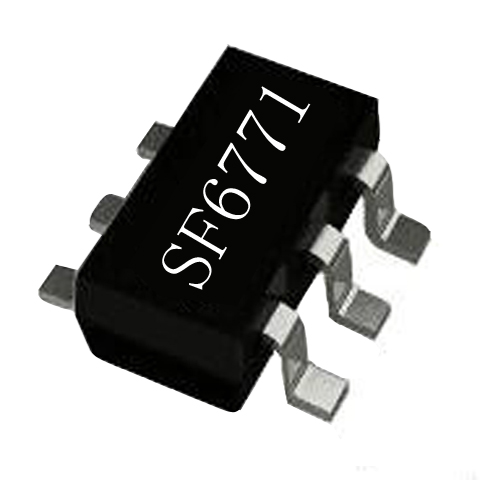

SF6771

SF6771開關電源芯片IC特性:

◆ 滿足六級能效要求

◆ 專利的 super-QR/PSRTM 控制(結合原邊反饋和準諧振控制)實現高效率和優異的 EMI性能

◆ 小于 70mW 待機功耗

◆ ±5% 恒壓恒流精度

CV 模式下可編程線損補償

◆ 輸出過壓/短路保護

◆ 逐周期電流限制

◆ 內置前沿消隱

◆ 內置軟啟動

◆ 管腳浮空保護

VDD 過壓和鉗位保護

VDD 欠壓保護(UVLO)

SF6771開關電源芯片應用場合:

◆ 手持?jǐn)?shù)碼充電器

◆ 電腦/電視輔助電源

◆ 小功率數碼適配器

◆ 替代線性電源

◆ 平板充電器

SF6771開關電源芯片管腳名稱

1 GND P 芯片地。

2 GATE O 外部 MOS 驅動腳。

3 CS I 電流檢測腳。

4 CC O 恒流 CC 環路補償腳,此腳外結一個對 GND 的電容實現恒流 CC 控制。

5 FB I 系統反饋腳,檢測輔助繞組電壓。通過此腳電壓實現對輸出的恒壓 CV 和恒流 CC 控制。

6 VDD P 芯片電源。

一顆優質的開關電源芯片,功能性、可靠性、實用性缺一不可。深圳銀聯寶科技強調芯片單品性能,配備市場成熟方案,管控渠道和成本,提供從產品、技術到服務的全程貼心陪伴!
