隨著智能手機的普及，手機黨也分成了使用iPhone和使用安卓兩派。對于一些追求性能、流暢度、保值、簡潔的人來說，iPhone可能會是最佳選擇；對于強調個性化體驗和多樣化的人來說，安卓手機則更符合他們的需求。而對于手機充電器芯片，損耗小、轉換率高、節能可靠則是一致的要求。不妨試試這顆充電器芯片U6124D！

充電器芯片U6124D主要特性：

▲支持DCM和CCM控制

▲±1%CV調節，快速動態回應

▲待機功耗<75mW

▲電流模式控制

▲固定65KHz開關頻率

▲綠色省電模式工作，優化的環路控制

▲啟動和工作電流

▲集成內部斜率補償?shù)碾娏髂Ｊ娇刂?/span>

▲集成線電壓和電感量補償?shù)暮懔骷夹g(shù)

▲集成自恢復模式的保護功能：VDD 欠壓保護（UVLO）、VDD 過壓保護（OVP）、過熱保護（OTP）、逐周期電流限制、過載保護（OLP）、短路保護（SCP）、前沿消隱（LEB）、CS 管腳開路保護

▲封裝DIP-8

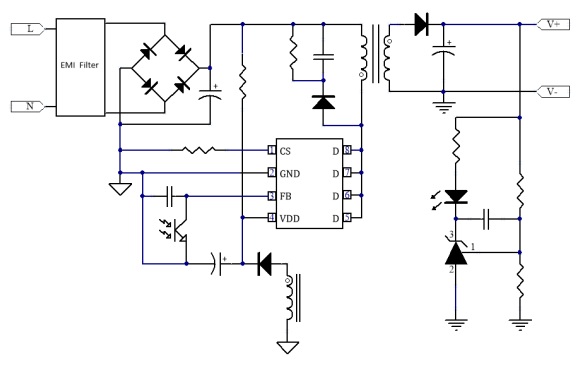

充電器芯片U6124D是一種高性能的電流模式PWM離線反激變換器電源開關應用。在U6124D中，內部具有高精度65kHz開關頻率振蕩器，且?guī)в卸额l功能可優化EMI性能。芯片采用綠色節能模式和打嗝模式工作，對于小于40W的應用可以保證小于75mW的待機功耗。

充電器芯片U6124D在90~264Vac推薦輸出功率24W，在175-264Vac推薦輸出功率36W。引腳名稱為：

1 CS 電流采樣輸入腳。

2 GND 芯片參考地。

3 FB 系統反饋管腳。輔助繞組電壓經電阻分壓后送至FB管腳，用于CV模式輸出電壓控制及CC模式輸出電流控制。

4 VDD 芯片供電腳。

5/6/7/8 Drain 內置功率 MOSFET 漏極。

手機功能的強大也帶來了電能的快速消耗，手機充電器成為了隨身必需品。但是無論選擇多么優質的充電器，深圳銀聯寶科技充電器芯片溫馨提醒小伙伴們：合理充電、科學充電，才能實現安全與效率的雙重目標！
