快充充電器要達到快充的效果，需要根據手機本身的快充協議選擇符合該手機快充協議并且通過認證的充電器，最簡單的方法就是選購官方的原裝充電器。如果選擇第三方的充電器，在符合手機本身快充協議以及通過認證的前提條件下，建議選擇有保障的芯片品牌，比如深圳銀聯寶科技的PD快充芯片U6615S！

PD快充芯片U6615S結合了一個專用的電流模式PWM帶4A/630V MOSFEET的模式控制器。U6615S低待機功率、低功耗、低電磁兼容性和低成本，適用于12W范圍內的離線反激變換器輸出功率。集成有多種保護功能：VDD 欠壓保護 (UVLO)、VDD 過壓保護 (OVP)、逐周期限流保護 (OCP)、短路保護 (SLP) 和 VDD箝位等。U6615S輸出規格為5、9、12-18W，應用于PD/QC市場，VDD-40V max18W。

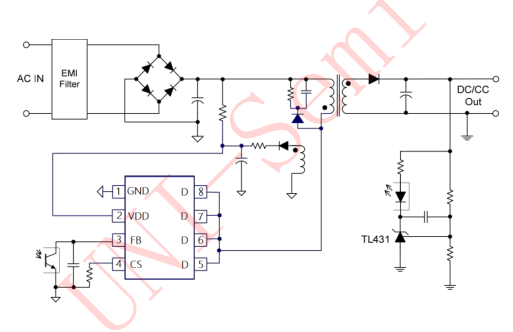

PD快充芯片U6615S采用SOP-8封裝，還可以替代凌拓微的18W非標電源方案芯片LT3509，引腳特征如下：

1 腳GND 芯片參考地。

2 腳VDD 芯片供電管腳。

3 腳FB 反饋輸入管腳。閉環控制時連接于光電耦合器相連，此腳位電壓決定了PWM驅動信號的占空比和CS管腳的關斷電壓。

4 腳CS 電流采樣輸入管腳

5、6、7、8 腳D 內置功率 MOSFET 漏極。

PD快充芯片U6615S特征如下：

1、數字頻率洗牌技術進行改進電磁干擾性能

2、固定65k HzPWM開關頻率

3、低待機功耗(<75米W@230Vac)

4、軟啟動，以減少MOSFET VD S應力

5、低啟動電流(<10uA@VCC=12V)

6、集成 650V MOSFET

7、±4% 恒流、恒壓精度

8、低待機功耗(<75米W@230Vac)

9、多模式原邊控制方式

10、工作無異音

11、優化的動態響應

12、可調式線損補償

13、集成線電壓和負載電壓的恒流補償

14、 集成完善的保護功能：VDD欠壓保護(UVLO)、VDD過壓保護(OVP)、逐周期限流保護 (OCP)、短路保護(SLP)和VDD箝位等。
